Descripción

Urban Game 4. Arquitecturas y trazados

1. Valoración inicial de la Arquitectura

Descargar fichero

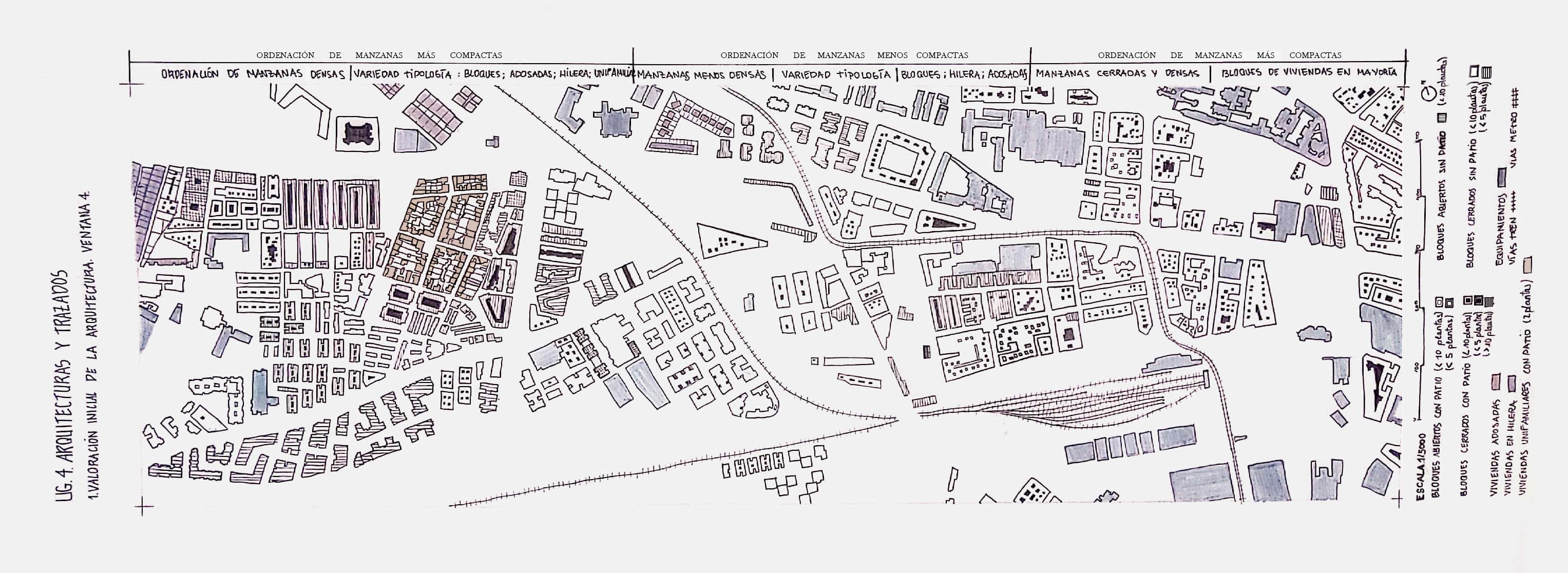

Elaboración de un análisis en planta de la ventana cuatro de Granada en el que se representa la parcelación , mostrando formas y tamaños así como haciendo una diferencia de las tipologías de edificación básicas en las que se ha hecho una distinción entre diferentes formas de los bloques, tanto abiertas como cerradas, con patios y sin patios y analizando en todos ellos la altura mediante las plantas de cada bloque; viviendas adosadas, vivienda en hilera, viviendas unifamiliares con patio (2 plantas), así como también se muestran los equipamientos más importantes. Podemos decir que la ventana se puede dividir en tres partes (derecha a izquierda): A la derecha, se observa una ordenación de manzanas más compactas debido a que son más cerradas y densas siendo bloques de vivienda en su mayoría. En la zona central, se percibe una ordenación de manzanas menos compactas debido a que son menos densas ya que se ubican tanto bloques de viviendas, viviendas en hilera y viviendas adosadas. En la zona izquierda, vuelven a ser manzanas más compactas debido a que la ordenación de las manzanas vuelve a ser más densa con diferentes tipologías, bloques, viviendas en hileras, viviendas adosadas y viviendas unifamiliares. Lucía Serrano Morales | Grupo D

1. Valoración inicial de la Arquitectura




2. Análisis de modelos ejemplares

Descargar fichero

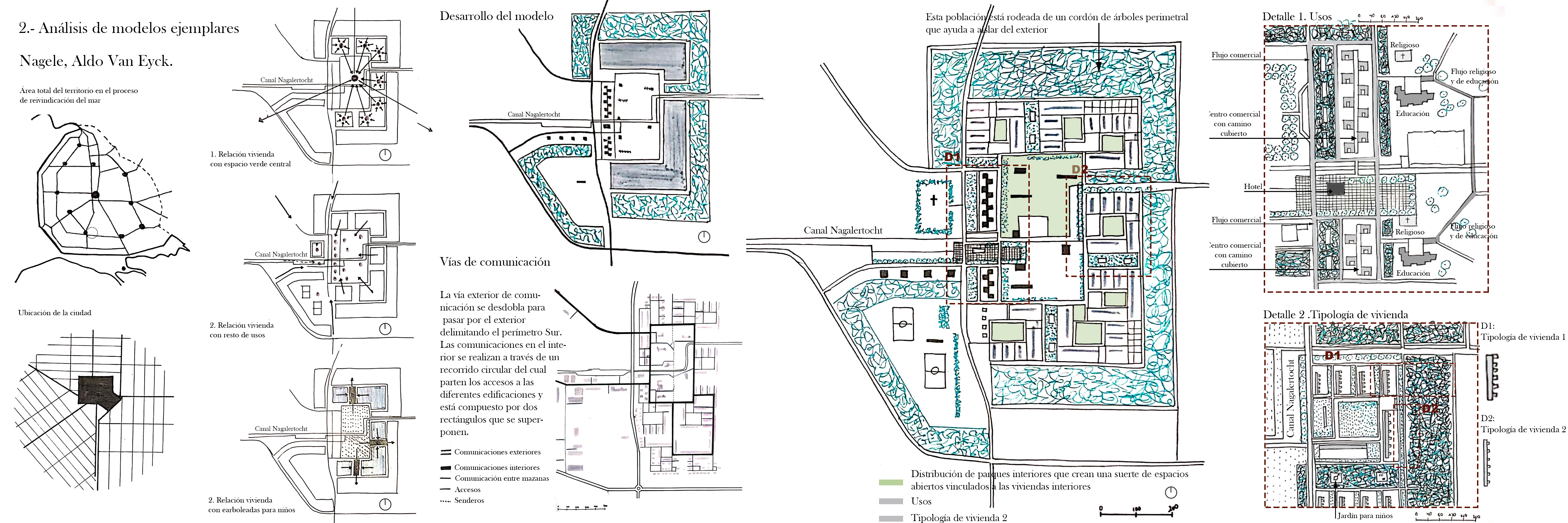

Nagele es una población de la región de Flevoland en Holanda. Fue diseñada por el grupo de arquitectos "De 8" y Aldo Van Eyck entre 1948 y 1954. Propuso que la ciudad fuese diseñada en torno a 3 principios: 1º Una organización no jerárquica con grupos sociales mixtos, 2º Un cortavientos de árboles para dar al pueblo un carácter espacial y se destacan en el paisaje característico holandés. 3º Un centro verde abierto. La población es atravesada por un canal llamado Nagalertocht de Este a Oeste y paralelo se encuentra una vía exterior de comunicación que se desdobla para pasar por el exterior y que delimita el perímetro Sur, además otra carretera perpendicular a ésta delimita el perímetro Oeste, por tanto el perímetro sur y el oeste están delimitados por carreteras. Las comunicaciones en el interior se realizan a través de un recorrido circular del cual parten los accesos a las diferentes edificaciones y está compuesto por dos rectángulos que se superponen. Está rodeada de un cordón de árboles perimetral que ayuda a aislar del exterior. Se propone una distribución de parques interiores que crean espacios abiertos vinculados a las viviendas interiores. Se proponen los edificios públicos en la zona central (3 iglesias, 3 escuelas primarias, una oficina de correos, un estación de bomberos, hoteles, cafeterías, una clínica, un cementerio, campo de deportes, piscina y zona de negocios), las viviendas a su alrededor (300 unidades de viviendas) y la zona comercial a las afueras pero conectado con la zona central creando un corredor. Lucía Serrano Morales | Grupo D

2. Análisis de modelos ejemplares




3. Propuesta de nuevas Arquitecturas alternativas.

Descargar fichero

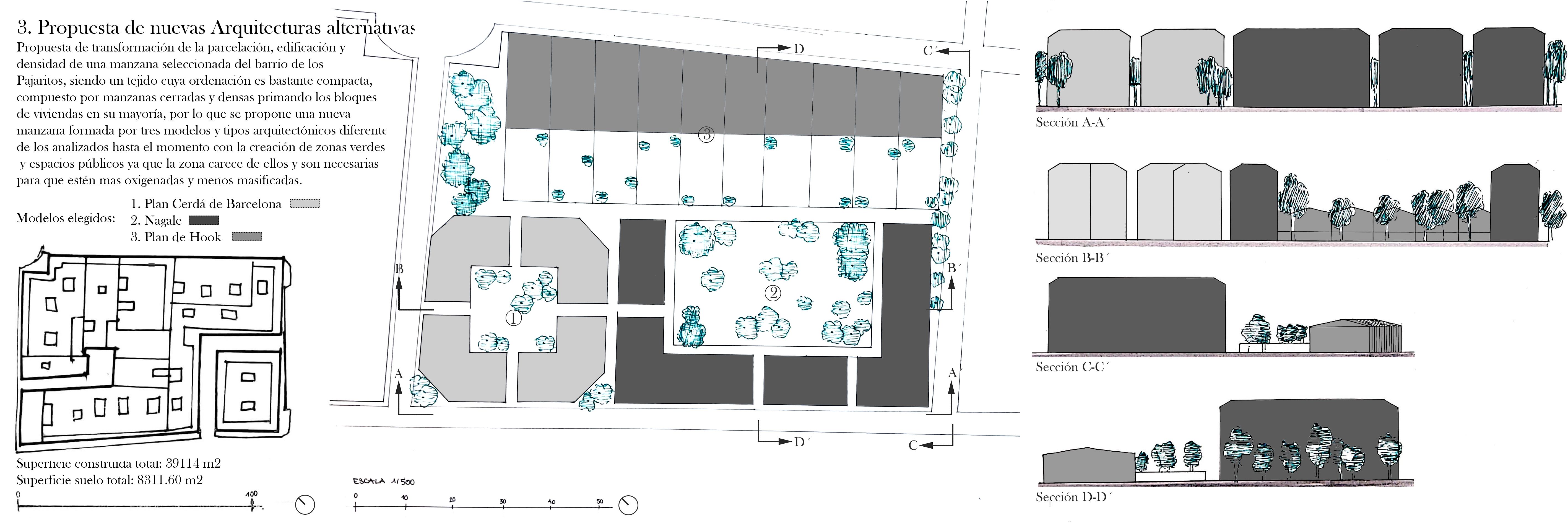

Propuesta de transformación de la parcelación, edificación y densidad de una manzana seleccionada del barrio de los Pajaritos, siendo un tejido cuya ordenación es bastante compacta, compuesto por manzanas cerradas y densas primando los bloques de viviendas en su mayoría, por lo que se propone una nueva manzana formada por tres modelos y tipos arquitectónicos diferentes de los analizados hasta el momento con la creación de zonas verdes y espacios públicos ya que la zona carece de ellos y son necesarias para que estén más oxigenadas y menos masificadas. Se muestran los m2 de suelo y los m2 construidos de la manzana en estado actual en planta; así como, la propuesta de transformación situando los modelos y espacios públicos con nuevas zonas verdes en planta y en sección. Lucía Serrano Morales | Grupo D

3. Propuesta de nuevas Arquitecturas alternativas.




4. El trazado como proyecto

Descargar fichero

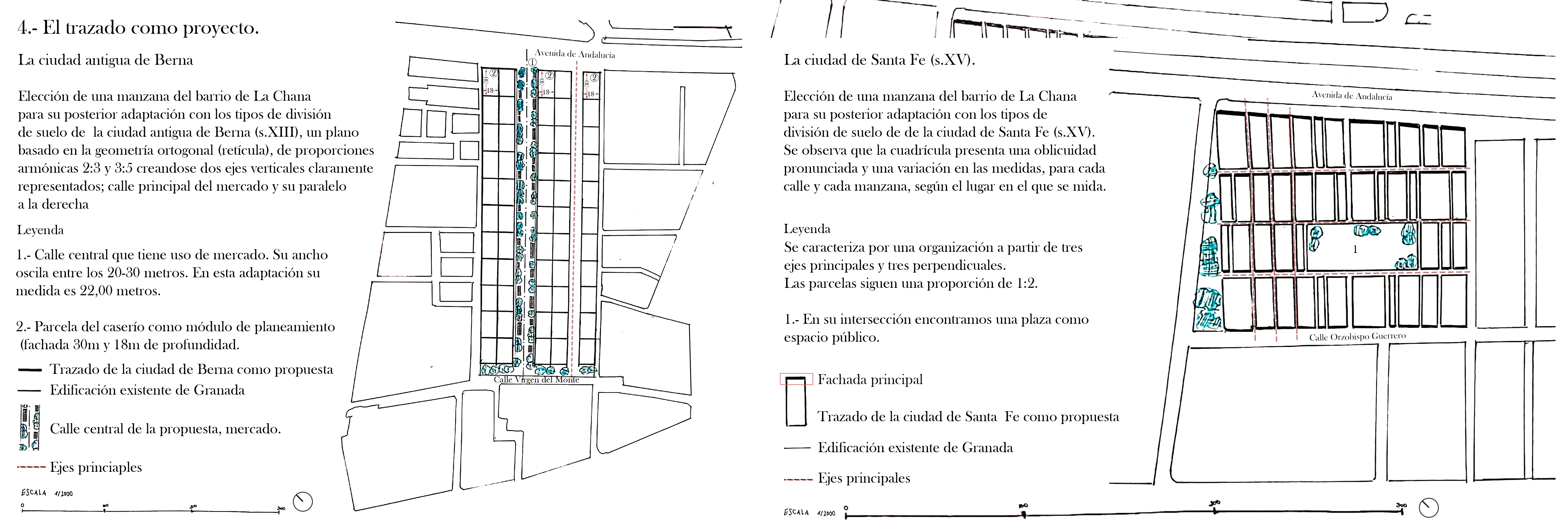

Elección de una manzana del barrio de La Chana para su posterior adaptación con los tipos de división de suelo de la ciudad antigua de Berna (s.XIII), un plano basado en la geometría ortogonal (retícula), de proporciones armónicas 2:3 y 3:5, donde las parcelas son módulos de planeamiento (fachada 30m y 18m de profundidad. Se crean dos ejes verticales claramente representados; calle principal del mercado que su ancho oscila entre los 20-30 metros. En esta adaptación su medida es 22,00 metros. y su paralelo a la derecha. Elección de una manzana del barrio de La Chana para su posterior adaptación con los tipos de división de suelo de de la ciudad de Santa Fe (s.XV). Se observa que la cuadrícula presenta una variación en las medidas, para cada calle y cada manzana, según el lugar en el que se mida. Se caracteriza por una organización a partir de tres ejes principales y tres perpendiculares. Las parcelas siguen una proporción de 1:2. En su intersección encontramos una plaza como espacio público. Se representan las fachadas principales en el nuevo trazado así como la edificación existente de Granada. Lucía Serrano Morales | Grupo D

4. El trazado como proyecto
