Urban Game 4_ " Arquitecturas y Trazados "

Creada el 12 de Noviembre de 2020 a las 12:17 por aidamanrique

Proyecto: Urban Games 2020
Tema: Urban Game 4. Arquitecturas y Trazados
Coordinadores: abarca dacama

Valoración general

0/5 (0 votaciones)

Valoración de coordinadores

0/5 (0 votaciones)

Descripción

Enunciado 4_Ventana5

1_ Valoración inicial de la Arquitectura

Descargar fichero

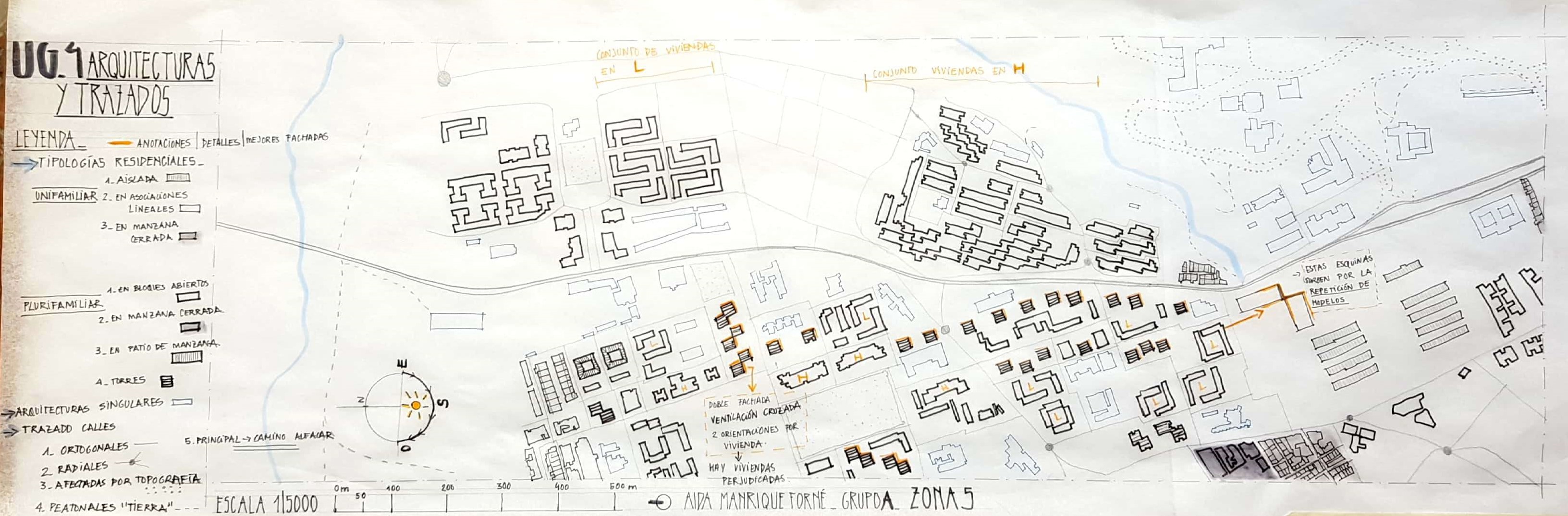

Plano de estudio de las tipologías edificatorias básicas residenciales, sus agrupaciones, asentamiento, orientación…. Zona 5

1_ Valoración inicial de la Arquitectura




2_ Análisis de modelos ejemplares

Descargar fichero

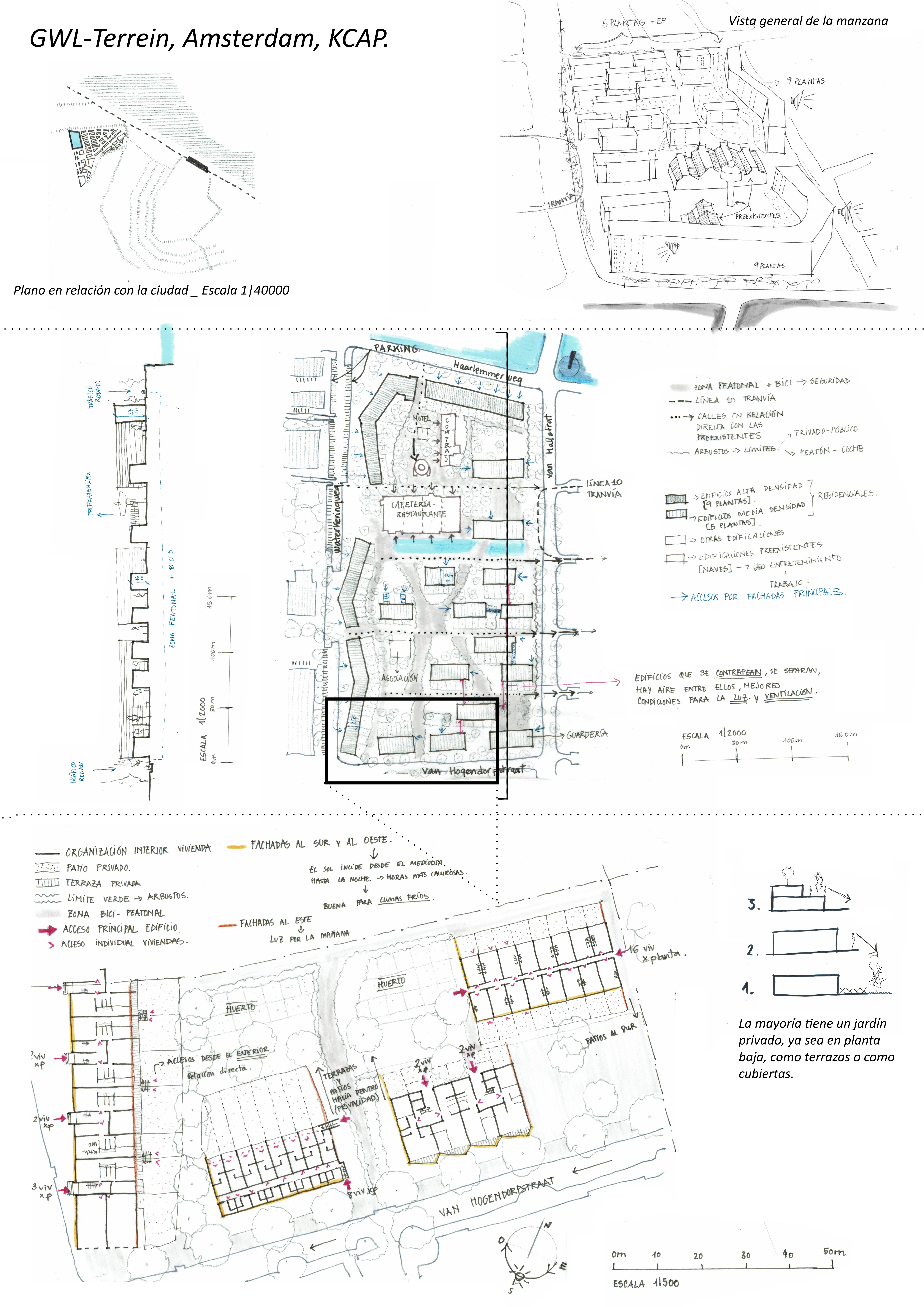

Descripción y valoración crítica y sintética de los rasgos funcionales y urbanos diferenciadores del modelo

2_ Análisis de modelos ejemplares




3_Propuesta de nuevas Arquitecturas alternativas.

Descargar fichero

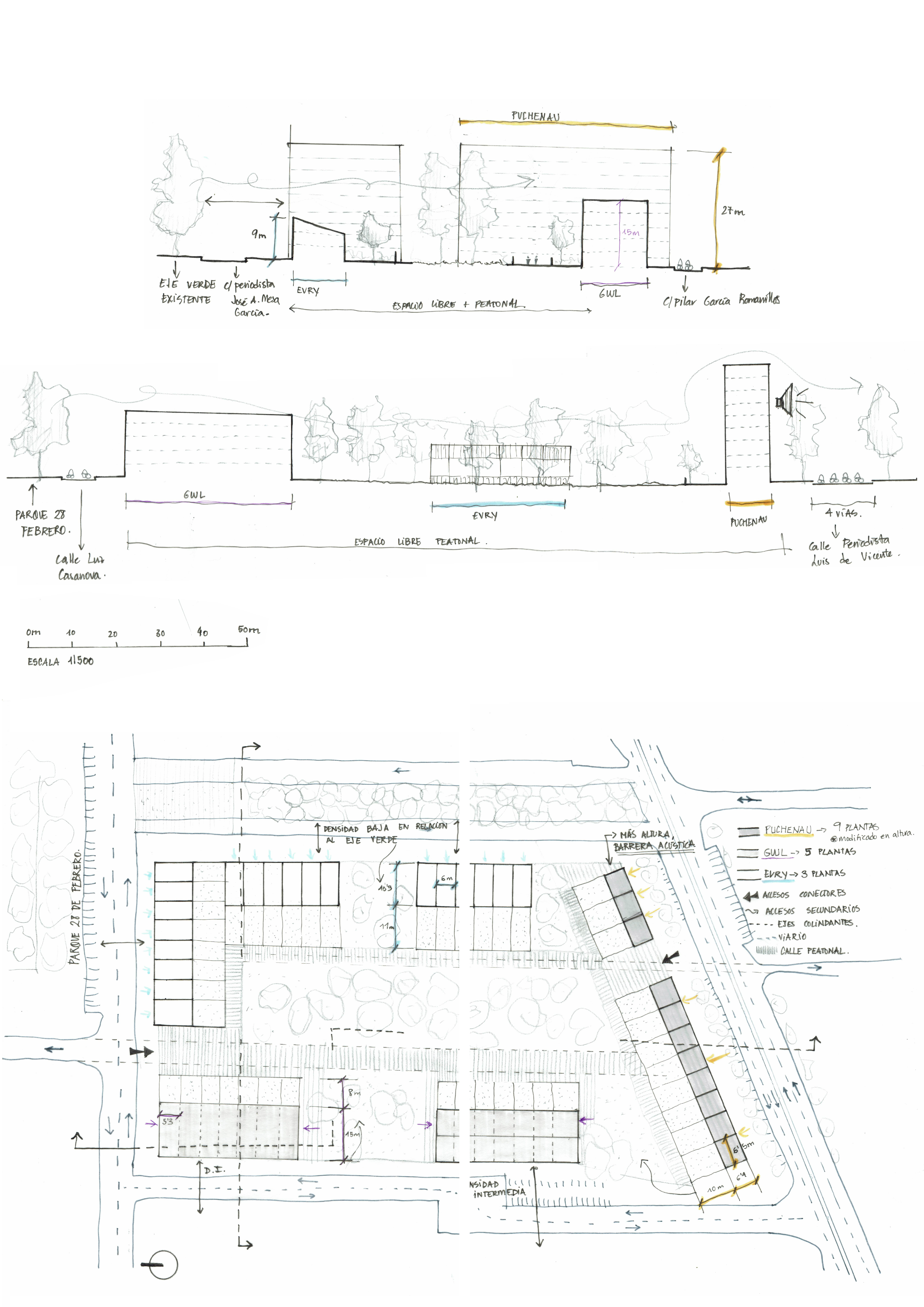

Transformación de parcelación, edificación y densidad de las manzanas estudiadas anteriormente con la selección de 3 modelos. Escala 1/600 en planta y 1/500 sección. Se propone en la manzana elegida ( S: 15333.500 m2 _ 1.53 Ha) situar la tipología edificatoria de Puchenau II (“edificio-barrera” de 5 plantas para la contaminación acústica de la vía rodada) pero elevándolo hasta 9 plantas. Como conexión al eje verde existente colindante en la manzana y al parque 28 de Febrero se disponen las viviendas unifamiliares en hilera del modelo EVRY para bajar la escala del lugar. Como tercer modelo, los edificios contrapeados de GWL (Ámsterdam) en la parte oeste de la manzana, de 5 plantas actuando como una barrera menor hacía la calle a la que dan. Todas las tipologías tienen patios / terrazas y se vuelcan hacia el interior de la manzana. Quedando una zona libre y amplia donde continúa y se adentra la conexión verde.

3_Propuesta de nuevas Arquitecturas alternativas.




4_El trazado como proyecto.

Descargar fichero

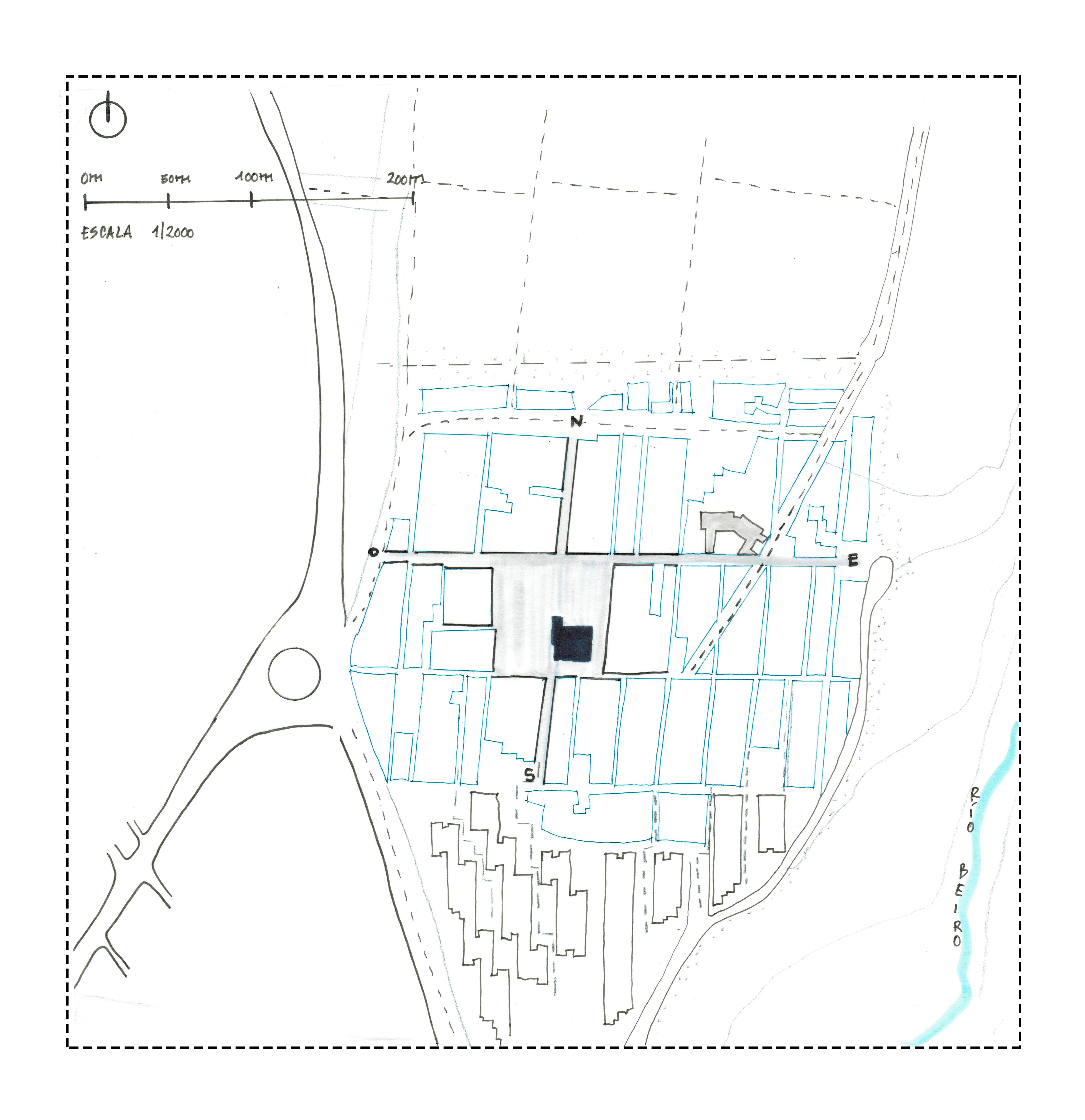

Se crea una nueva configuración de la zona adaptando los tipos de división de suelo de Santa Fe. En el Este de la ventana se encuentra un conjunto de edificaciones organizadas en H entre las que hay una pequeña parroquia (Virgen de las Mercedes) en relación a una placita. Con la misma orientación N-S-E-O. Se adapta el trazado del centro histórico de Santa Fé, partiendo de la plaza donde se ubica la parroquia, adaptando viarios existentes importantes.

 4_El trazado como proyecto.





Comentarios

victoriapuerta 25 de Noviembre de 2020 a las 13:26

Hola, en general me parece que la forma de expresar gráficamente el trabajo a realizar tiene un carácter muy personal y hace más fácil la compresión del ejercicio realizado. En el primer ejercicio donde se pide realizar un análisis de las tipologías arquitectónicas, realizas una clasificación muy clara de unifamiliar y plurifamiliar, que posteriormente desglosas en subgrupos, esto me parece muy interesante ya que de un solo vistazo puedes entender el carácter general de las tipologías y luego si quieres centrarte más en una, tu das esa opción. Me parece que has comprendido lo que se pedía en el ejercicio y que lo has llevado un paso más realizando algunos estudios detallados, de soleamiento, orientación etc... Enhorabuena
