ANÁLISIS ARQUITECTURAS

Descargar fichero

En el análisis de arquitecturas de la ventana observamos que en la zona de la nueva trama urbana, encontramos edificios más masivos con pequeños patios de luz donde vemos una ventilación dificultosa. Mientras que en la trama antigua encontramos viviendas pequeñas unifamiliares con grandes patios que sirven como zona común o de encuentro.

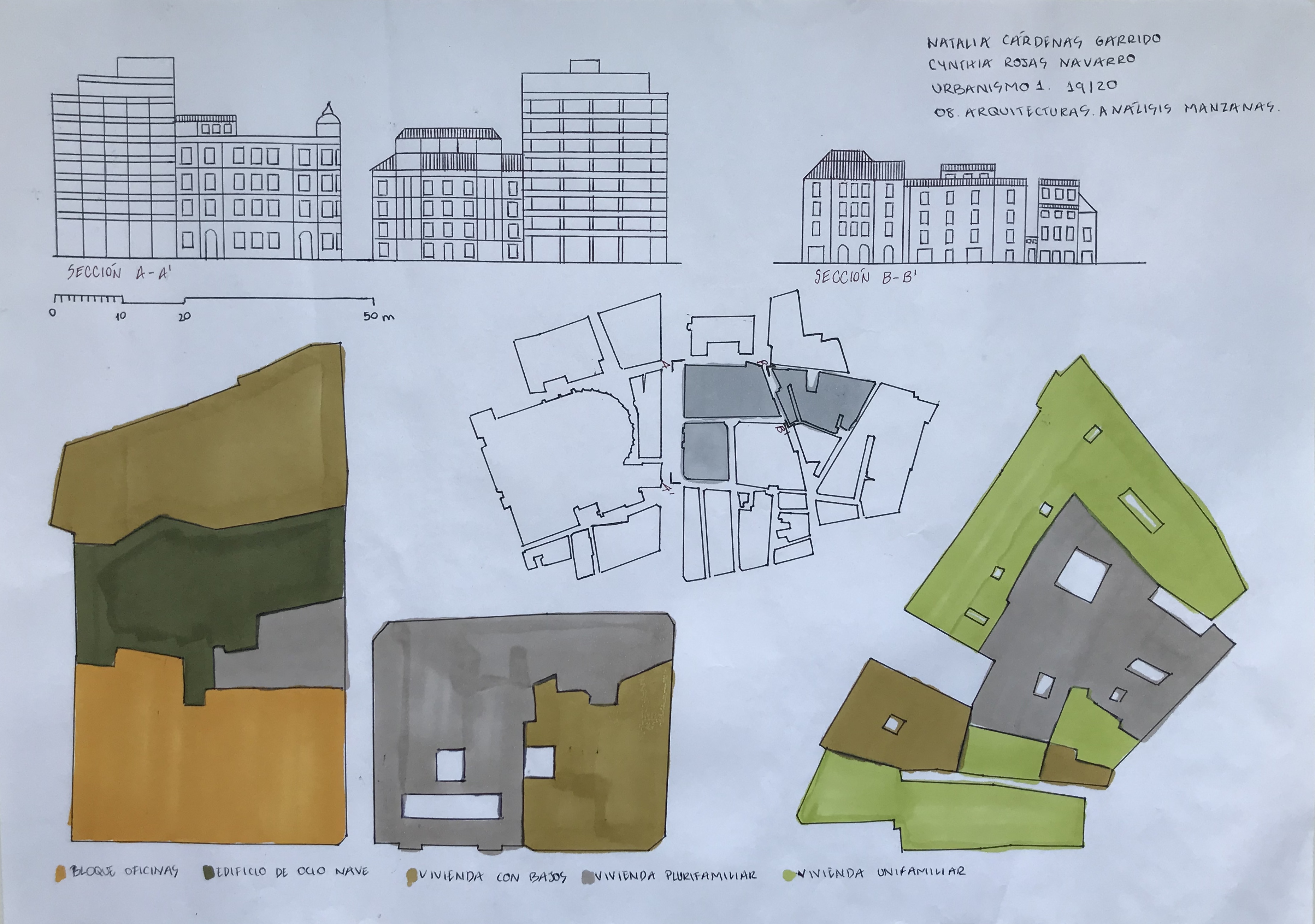

ANÁLISIS MANZANAS

Descargar fichero

Hemos hecho el análisis de 3 manzanas de la ventana y llegamos a la conclusión de que en la banda ancha de Granada, es decir, Gran Vía, se encuentran arquitecturas más funcionales como bloques de oficinas, mientras que al adentrarnos en las calles estrechas encontramos arquitecturas más residenciales compuestas por viviendas unifamiliares sobre todo con bajos.

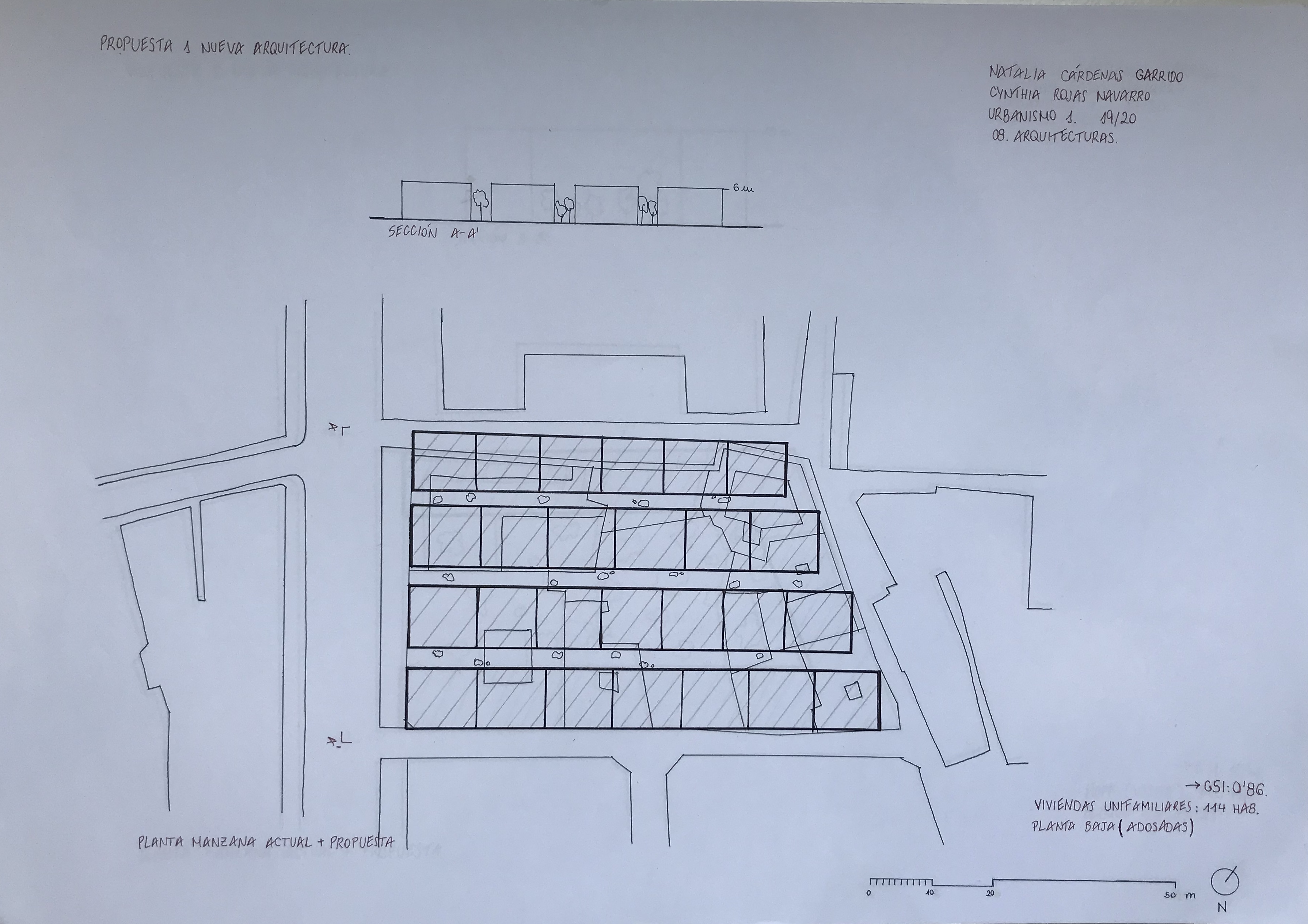

PROPUESTA 1 NUEVAS ARQUITECTURAS. VIVIENDAS UNIFAMILIARES

Descargar fichero

Propuesta de introducir una hilera de casas adosadas unifamiliares en la manzana escogida en Granada. Como vemos hemos analizado el GSI de la nueva propuesta, junto con el número de habitantes posibles en dicha propuesta.

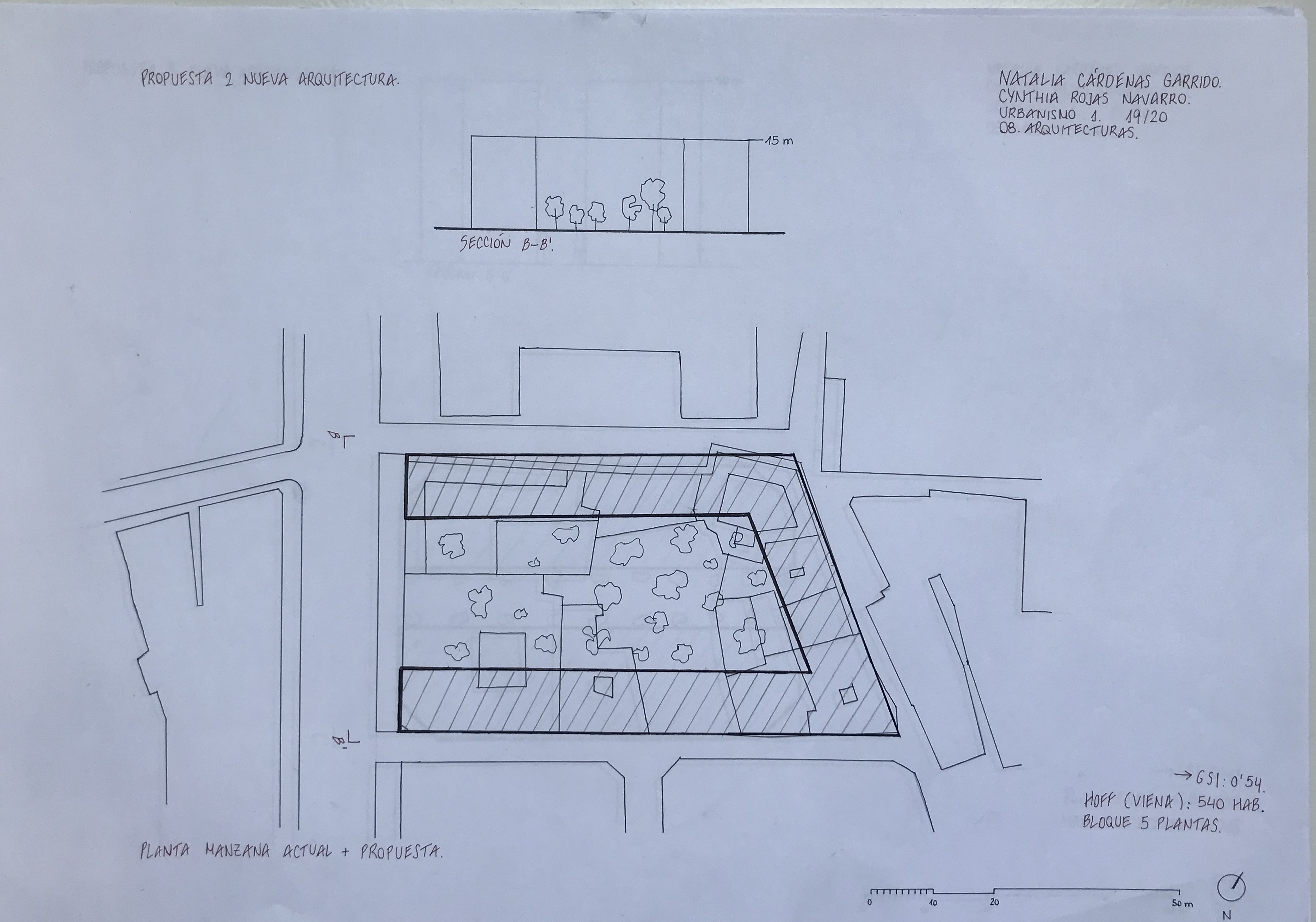

PROPUESTA 2 NUEVAS ARQUITECTURAS. HOFF (VIENA)

Descargar fichero

Propuesta de introducir la forma de las manzanas de la propuesta del Hoff de Viena, en la manzana escogida en Granada. Como vemos hemos analizado también el GSI de la nueva propuesta, junto con el número de habitantes posibles en dicha propuesta.

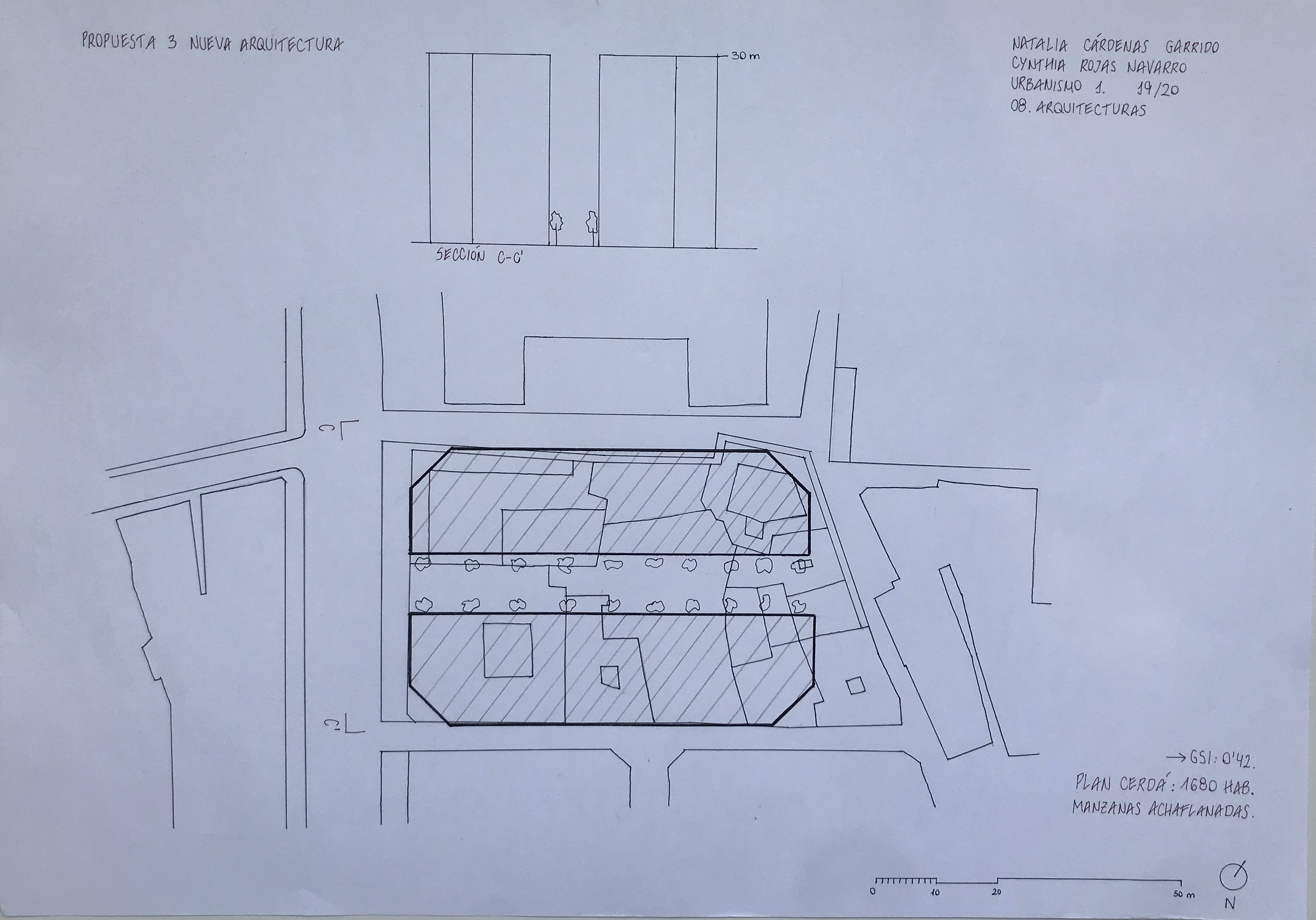

PROPUESTA 3 NUEVAS ARQUITECTURAS. PLAN CERDÁ

Descargar fichero

Propuesta de introducir la forma de las manzanas de la propuesta de Idelfonso Cerdá en Barcelona, en la manzana escogida en Granada. Volvemos a analizar el GSI de la nueva propuesta, junto con el número de habitantes posibles en dicha propuesta.
