Urban Game 8. Enunciado

Creada el 21 de noviembre de 2016 a las 23:04 por abarca

Proyecto: Urban Games 2016
Tema: Urban Game 8. Manuales
Coordinadores: abarca dacama

Tags: enunciado

Valoración general

0/5 (0 votaciones)

Valoración de coordinadores

0/5 (0 votaciones)

Descripción

Medir la densidad de los tejidos

Urban Games 8. Manuales (medir y evaluar críticamente la densidad)



1. Representar en planta 2 tejidos.

  • Seleccionar y representar a escala 1:5000 dos tejidos diferenciados, seleccionando el primero del entorno de la maqueta, siendo el segundo un "barrio" ejemplar internacional. A modo de referencia se pueden consultar diferentes barrios ejemplares analizados por estudiantes de Urbanismo 2 de anteriores cursos en el enlace http://doyoucity.com/proyectos/tema/131. Se podrá considerar barrio ejemplar cualquier ejemplo suficientemente divulgado en publicaciones especializadas, NO ADMITIENDOSE los recogidos en la monografía SPACEMATRIX (en general tejidos de Barcelona, Berlín y Países Bajos). Se debe incorporar al dibujo la escala gráfica. Se recomienda usar un estilo gráfico similar al que se puede observar en el gráfico de más abajo (edificaciones rellenas de negro, espacios privativos en gris y espacios públicos en blanco). Se recomienda (no obligatorio) usar CAD, ya que en los siguientes ejercicios será necesario medir diferentes superficies.
  • Marcar la posición geográfica para cada tejido-barrio, para ello usar en cada entrada el mapa correspondiente a la misma. Recordad que se puede incorporar tal posición una vez guardada la entrada.
  • Además de las dos plantas antes enumeradas, se debe imprimir a escala 1:5000 y recortar cada una de tales plantas para actividad en clase de la próxima semana.

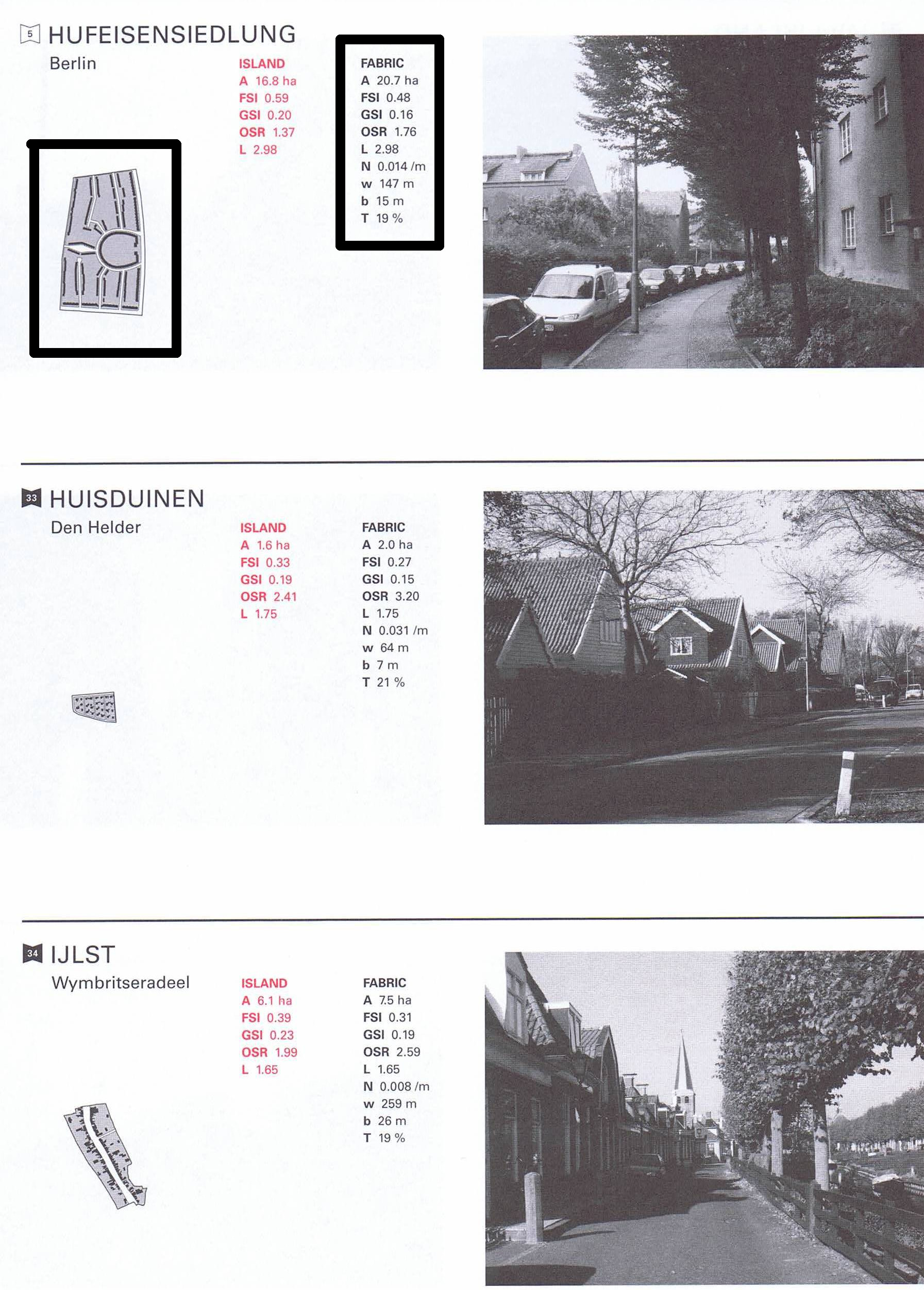

Fuente: SPACEMATRIX. Space, Density and Urban Form. Meta Berghauser Pont y Per Haupt.Nai Publishers, Rotterdam. 2010.





2. Medidas de densidad de los 2 tejidos.

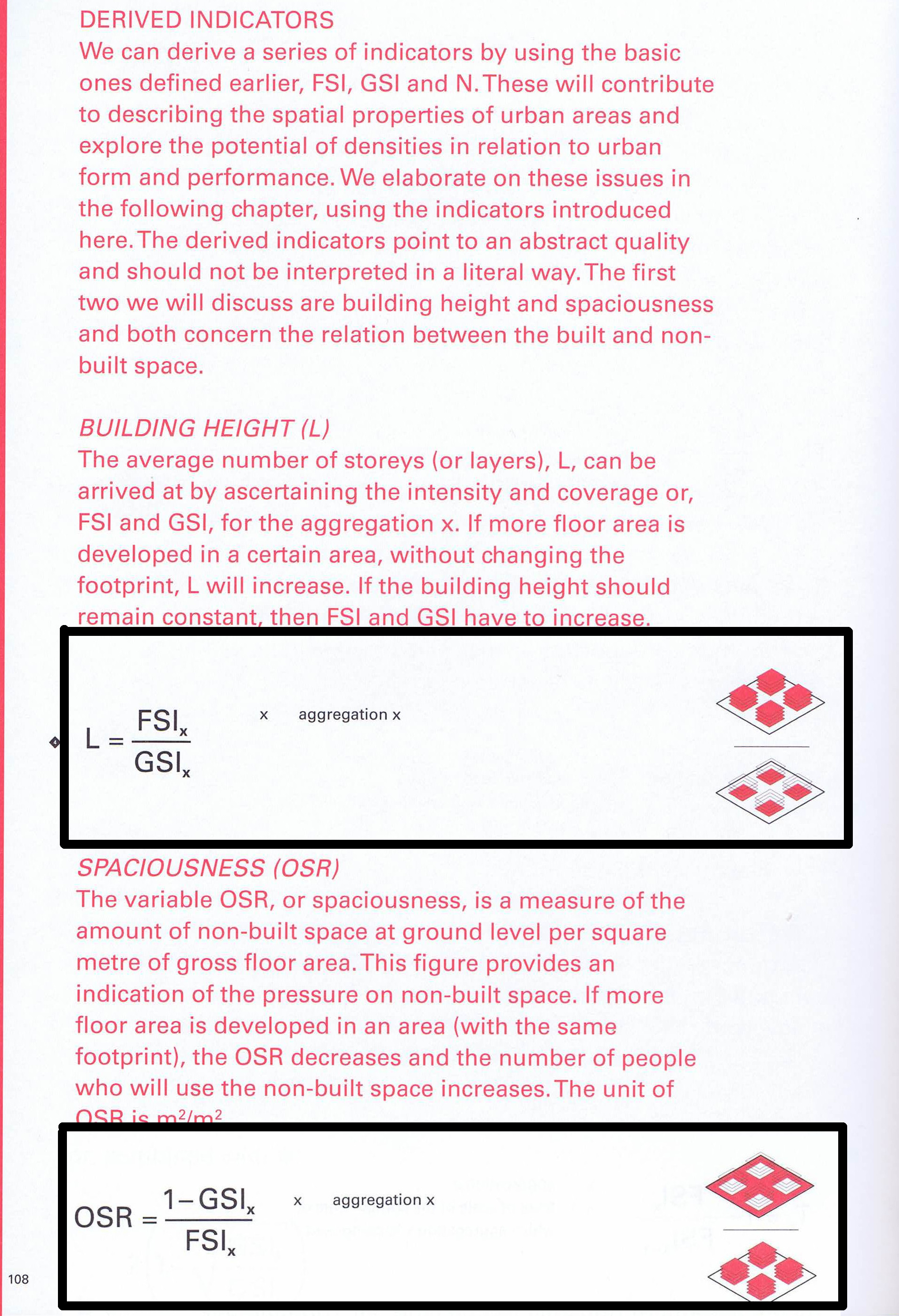

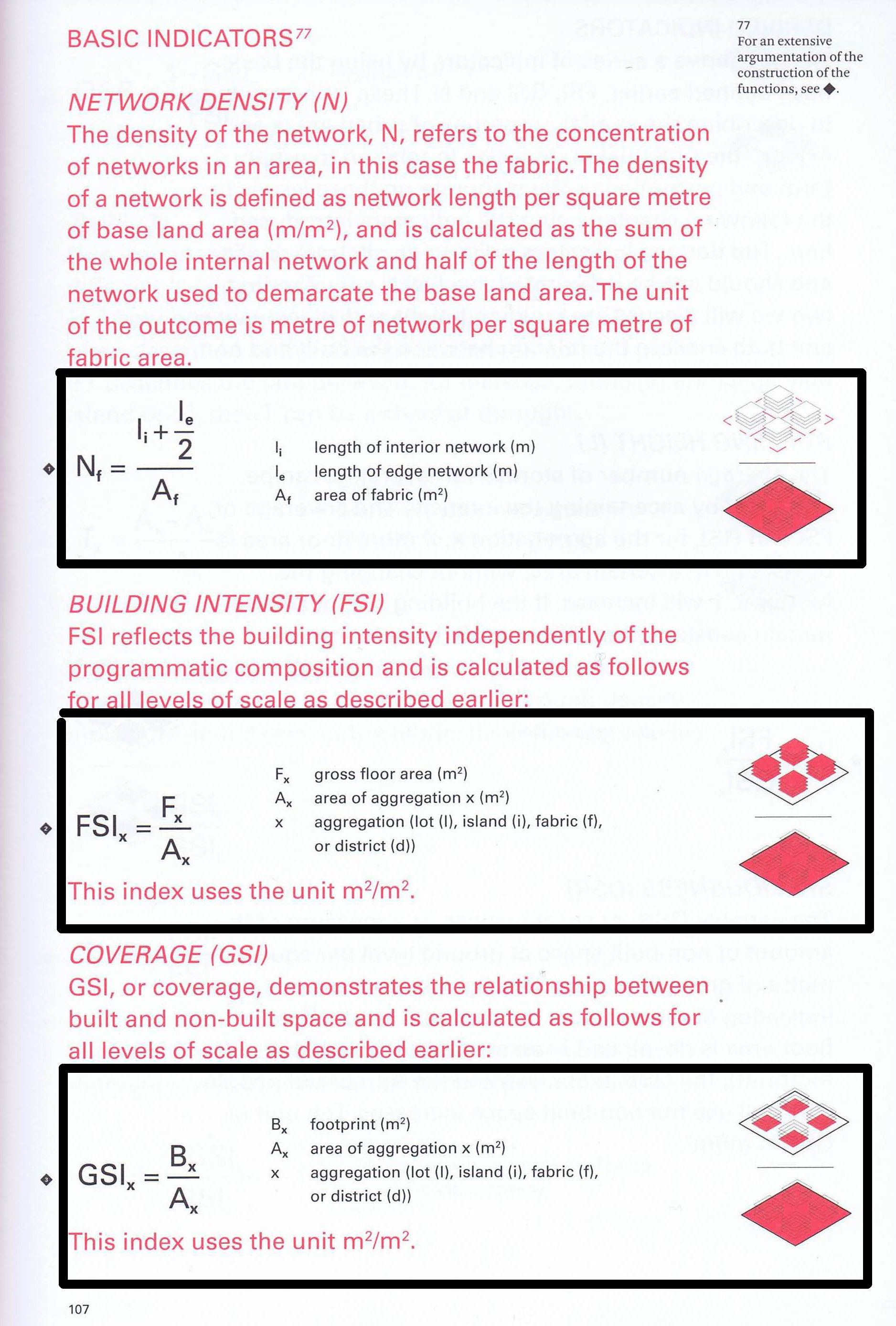

  • Medir y describir detalladamente el proceso seguido para la obtención de las 9 medidas siguientes (en cada uno de los 2 barrios). Para ello seguir las instrucciones detalladas en los gráficos aportados a continuación, especialmente lo enmarcado en los extractos del libro:
  1. Superficie de Tejido (A: Base Land Area). Área total del tejido incluyendo la mitad del viario perimetral. Medido en ha (10.000m2).
  2. Edificabilidad (FSI: Floor Space Index). Relación entre la superficie total edificada y la Superficie de Tejido. Medido en m2/m2.
  3. Ocupación (GSI: Ground Space Index). Relación entre el espacio construido y no construido. Medido en m2/m2.
  4. Relación de espacio público (OSR: Open Space Index). Relación entre el espacio no construido y la superficie total edificada. Medido en m2/m2.
  5. Altura media (L: Layers). Altura media de las edificaciones.
  6. Densidad de red (N: Network Density). Concentración de red en la Superficie de Tejido. Medido en 1/m.

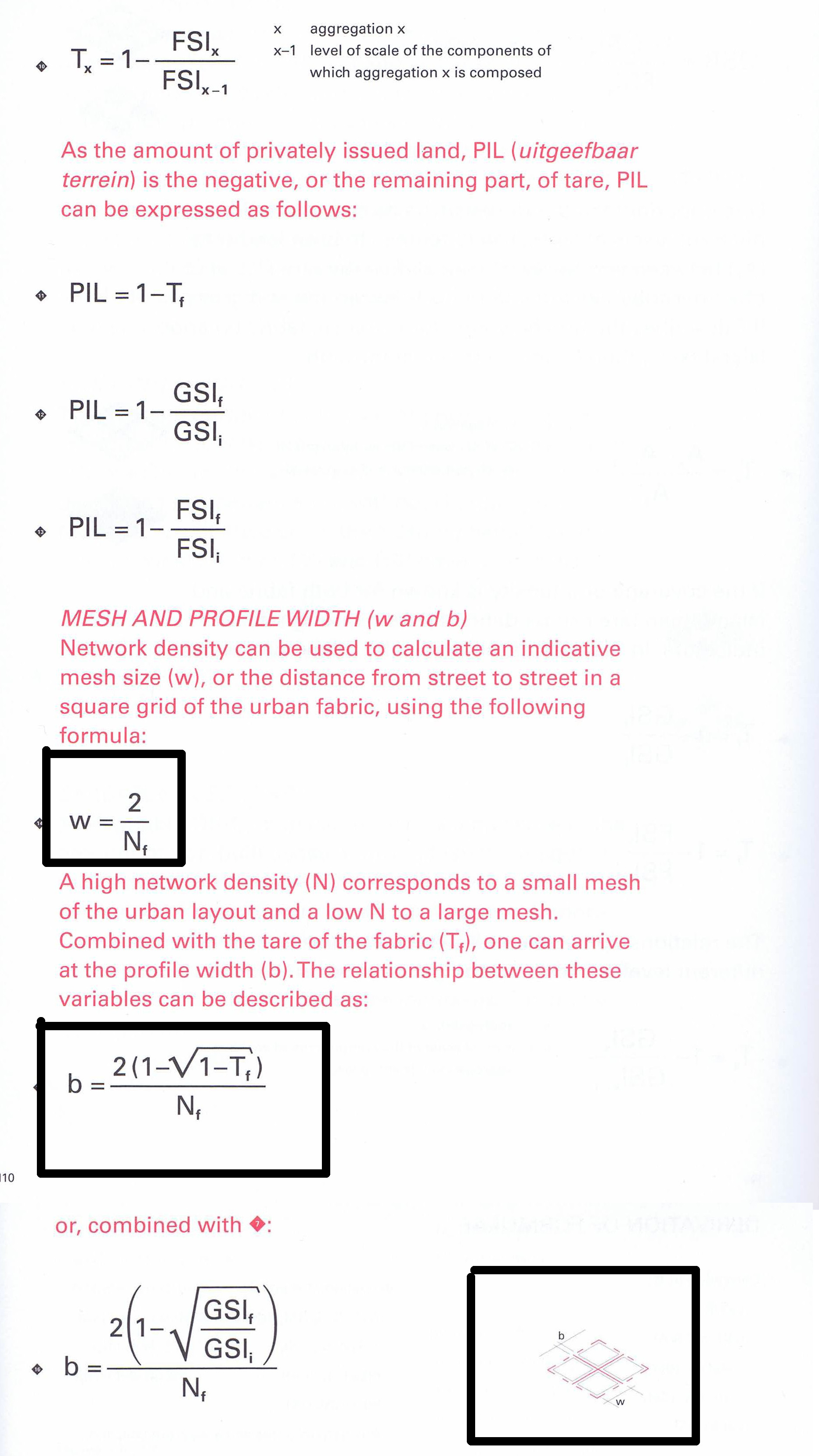

  7. Amplitud de malla (w: mesh width). Distancia media entre los ejes viarios. Medido en m.
  8. Calibre de malla (b: profile width). Anchura media del viario. Medido en m.

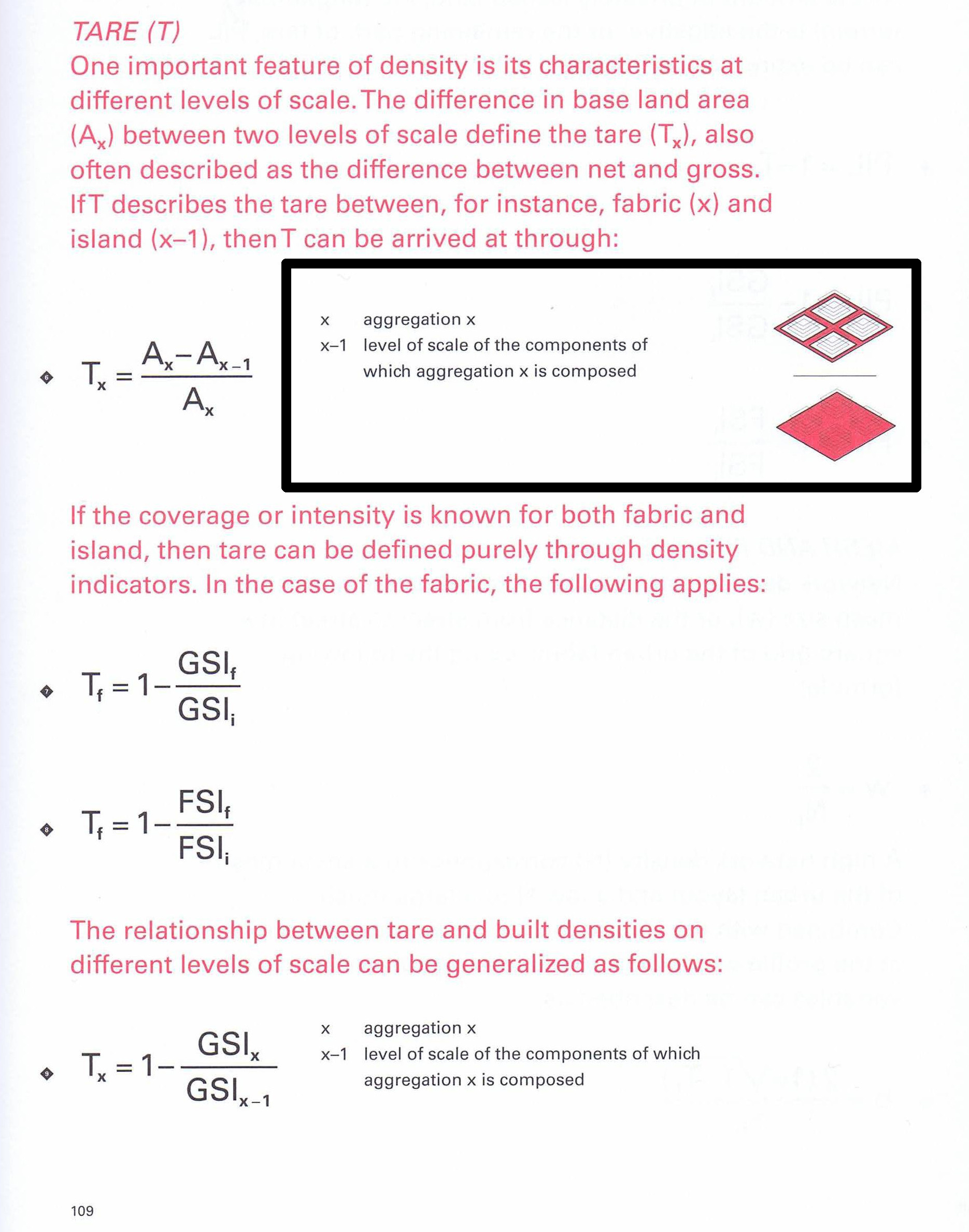

  9. Tara (T: Tare). Relación entre la superficie del viario y el total de la Superficie de Tejido. Medido en %.





Fuente: SPACEMATRIX. Space, Density and Urban Form. Meta Berghauser Pont y Per Haupt.Nai Publishers, Rotterdam. 2010.



Fuente: SPACEMATRIX. Space, Density and Urban Form. Meta Berghauser Pont y Per Haupt.Nai Publishers, Rotterdam. 2010.



Fuente: SPACEMATRIX. Space, Density and Urban Form. Meta Berghauser Pont y Per Haupt.Nai Publishers, Rotterdam. 2010.



Fuente: SPACEMATRIX. Space, Density and Urban Form. Meta Berghauser Pont y Per Haupt.Nai Publishers, Rotterdam. 2010.





3. Determinar el tipo de densidad de los 2 tejidos.

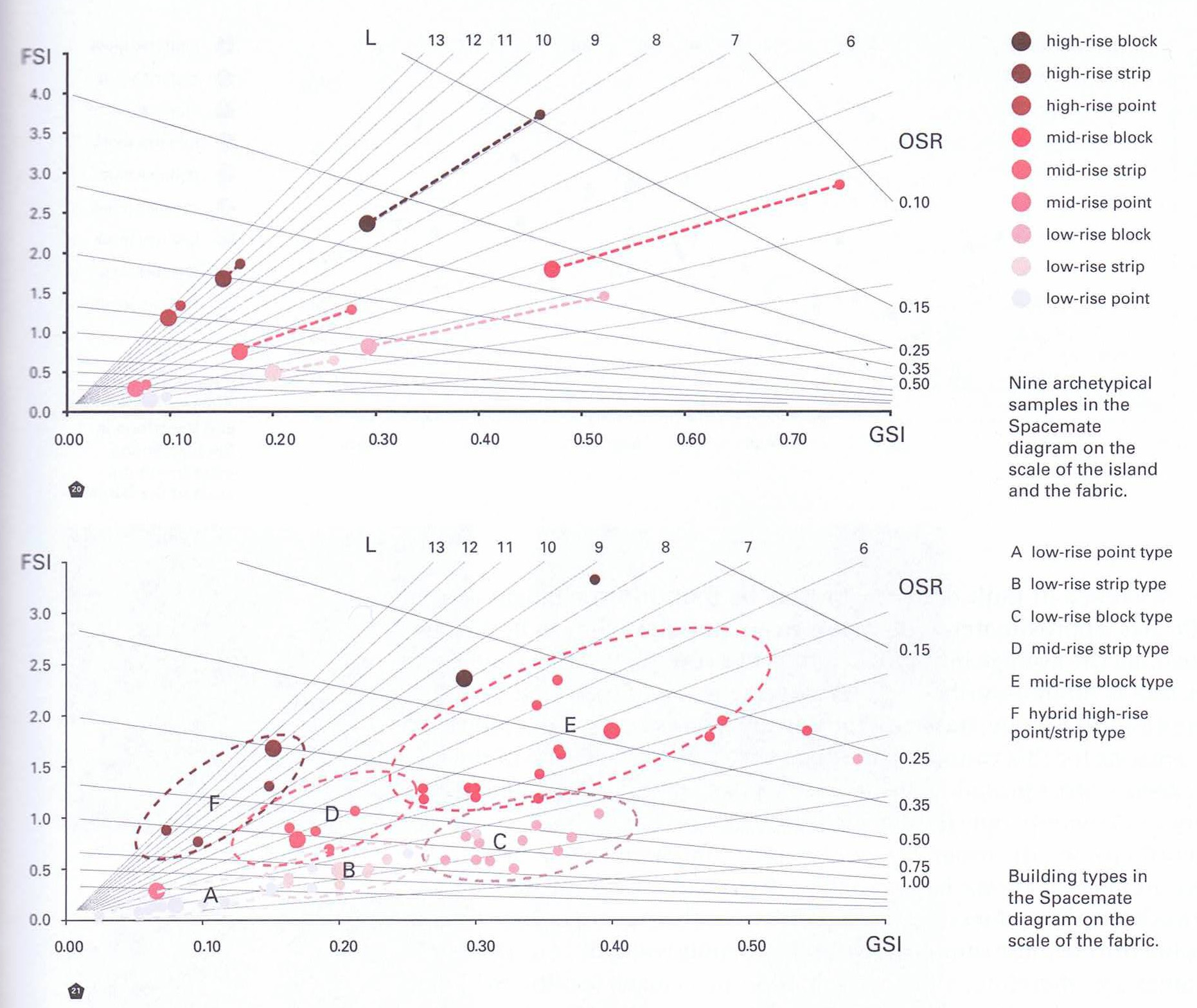

  • Utilizando las gráficas que se aportan a continuación determinar para cada uno de los tejidos estudiados la posición en las gráficas. Se recomienda simplemente "marcar" la posición de la densidad de cada tejido estudiado.

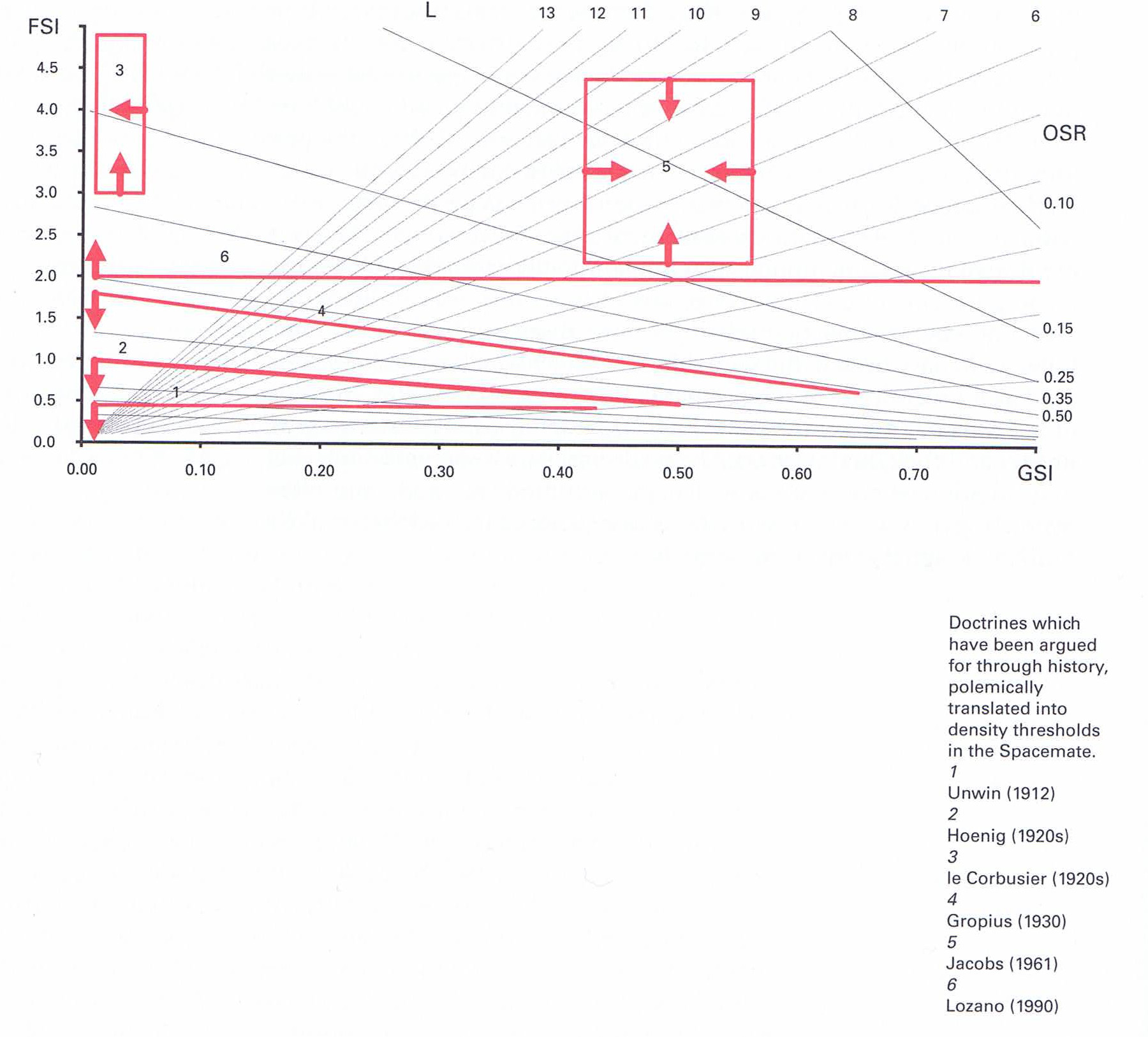

  • Evaluar de forma crítica los resultados obtenidos en comparación con los autores descritos en la tercera gráfica (Unwin, Hoening, Le Corbusier, Gropius, Jacobs o Lozano). A modo de sugerencia se pueden comentar las implicaciones sociales, ambientales, a nivel de transporte público, sostenibilidad, etc que se piensa que pueden conllevar tales densidades.



Fuente: SPACEMATRIX. Space, Density and Urban Form. Meta Berghauser Pont y Per Haupt.Nai Publishers, Rotterdam. 2010.



Fuente: SPACEMATRIX. Space, Density and Urban Form. Meta Berghauser Pont y Per Haupt.Nai Publishers, Rotterdam. 2010.







-Duración del ejercicio 360 min.

-Crear dos entradas, una para cada tejido-barrio, ambas tipo Blog en las que se detalle todo el proceso seguido, plantas, medidas y comentarios críticos sobre la densidad encontrada. En Sub-equipo Ciudad (2-3 personas).



(Todas la habilidades se valorarán siempre de 5 a 1, de mejor a peor)

HABILIDADES EVALUADAS

1. Selección del encuadre de los dos tejidos. Adecuación y pertinencia e interés de los dos barrios seleccionados.
2. Adecuación de la codificación gráfica de los planos.
3. Proceso y evaluación de las 9 medidas de densidad de cada uno de los dos tejidos.
4. Uso adecuado de las tablas de densidad.
5. Análisis crítido del tipo de densidad de cada tejido del trabajo.


Fecha entrega: 28-11-2016 15:00.

*Fuente de las imágenes: SPACEMATRIX. Space, Density and Urban Form. Meta Berghauser Pont y Per Haupt.Nai Publishers, Rotterdam. 2010. Más información en http://www.urban-knowledge.nl/3/spacemate-spacematrix

**Fuente de imagen en Portada: http://www.urban-knowledge.nl/3/spacemate-spacematrix
