Plano de parcelación y tipologias

Descargar fichero

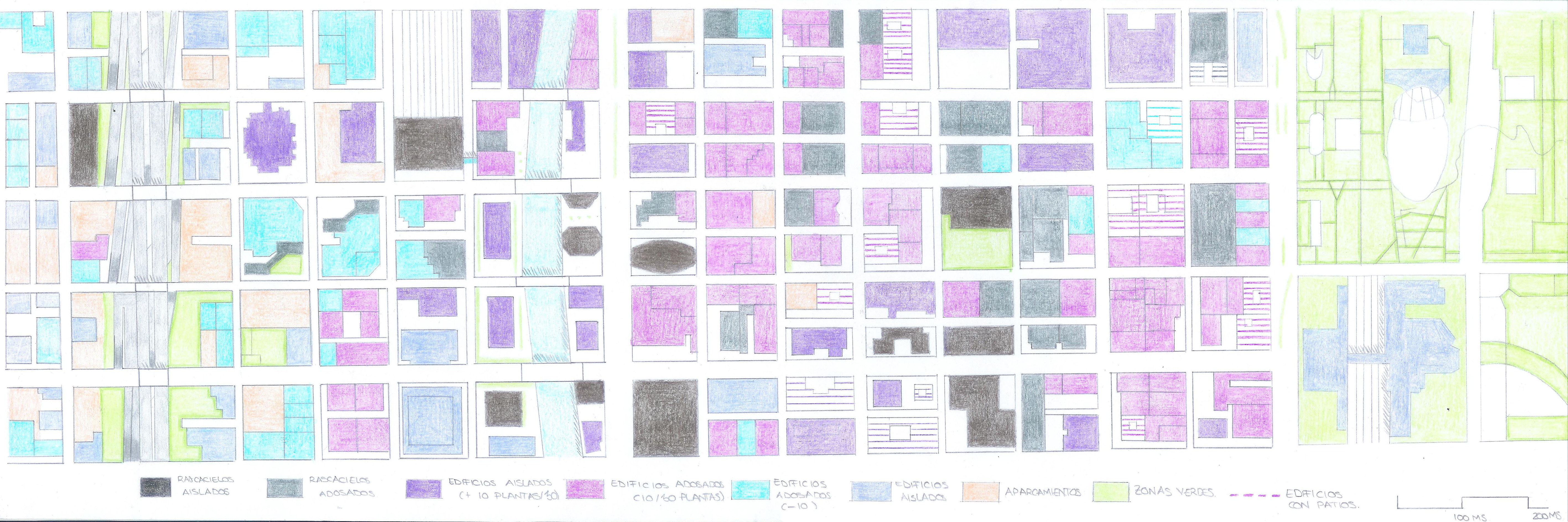

Plano escala 1:5000 Planta de parcelación de la ciudad de Chicago y distinción de diferentes tipologías de edificaciones: rascacielos adosados, aislados, edificios de menos de diez plantas aislados o adosados, edificios de mas de diez plantas aislados o adosados, aparcamientos, autovía y zonas verdes.

Densidad

Descargar fichero

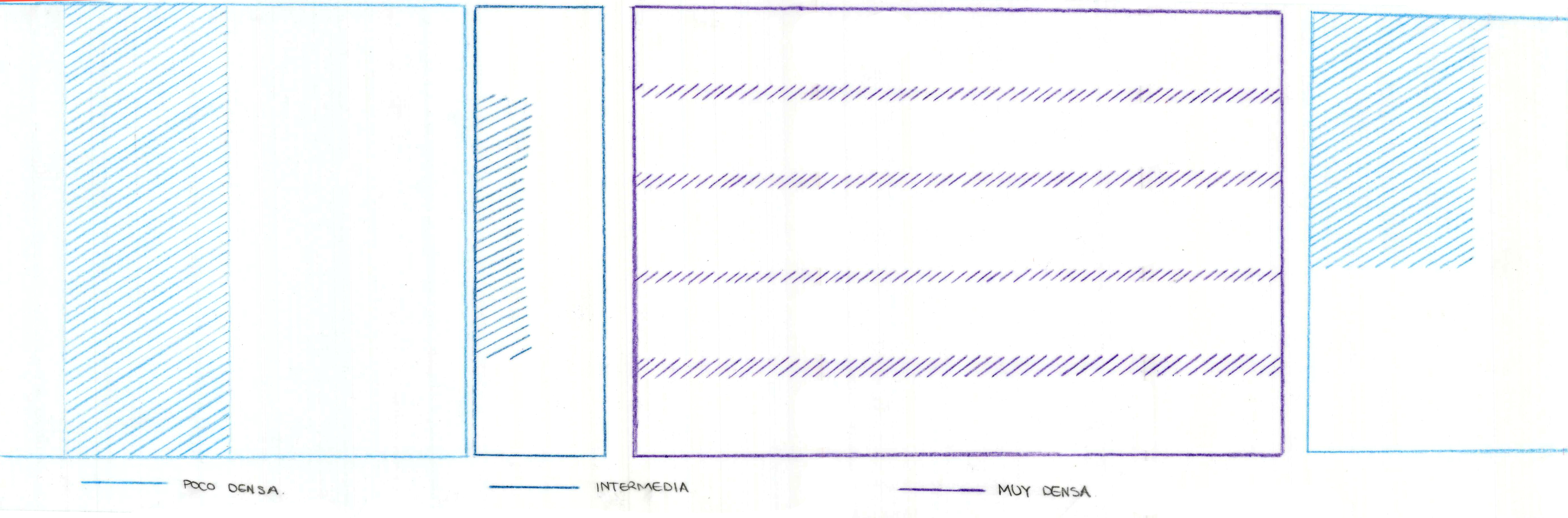

Estudio de densidades predominantes en la ventana. Conclusiones respecto a plano base.

Plano de parcelación, tipologias y densidad

Descargar fichero

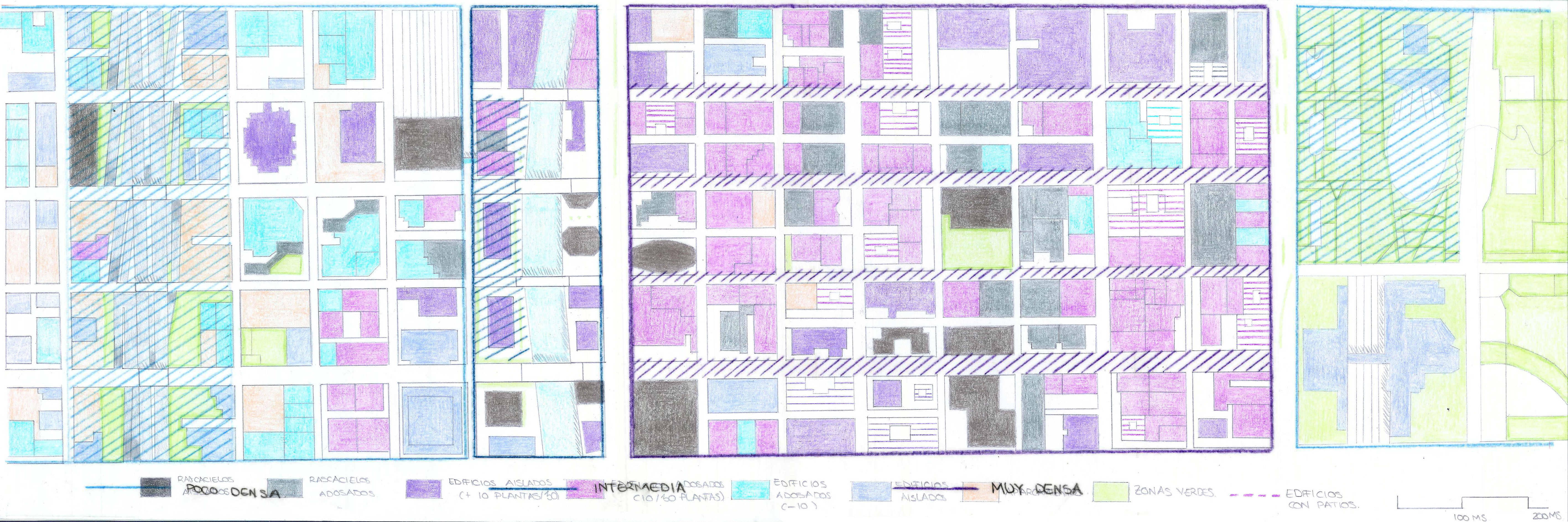

Plano total: unión de información y conclusiones.

MANZANA 1

Descargar fichero

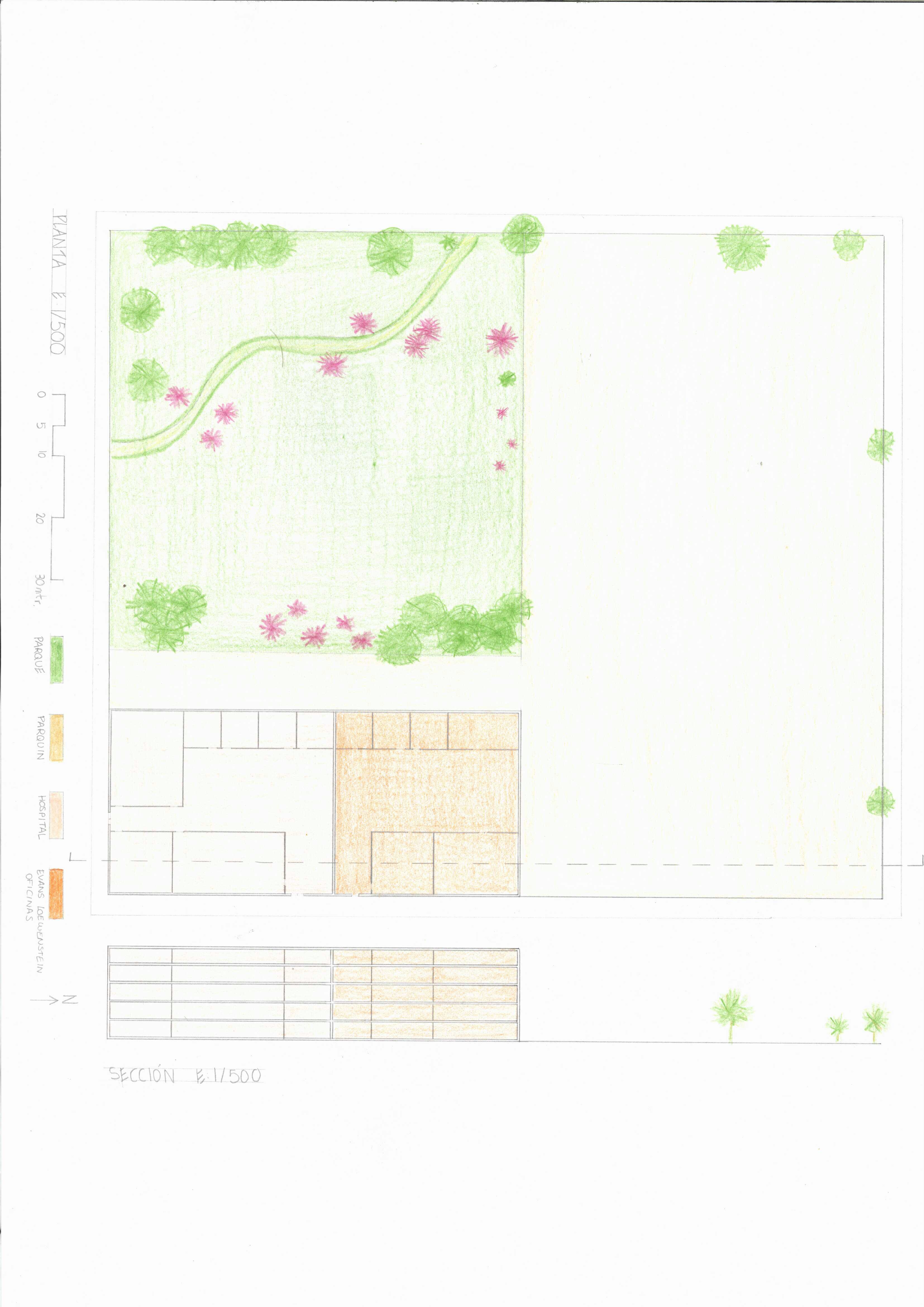

Edificio baja altura junto a espacio verde. BAJA DENSIDAD BAJA ALTURA.

MANZANA 2

Descargar fichero

Willis tower: rascacielos y único edificio en la manzana. ALTA DENSIDAD Y ALTA ALTURA.

MANZANA 3

Descargar fichero

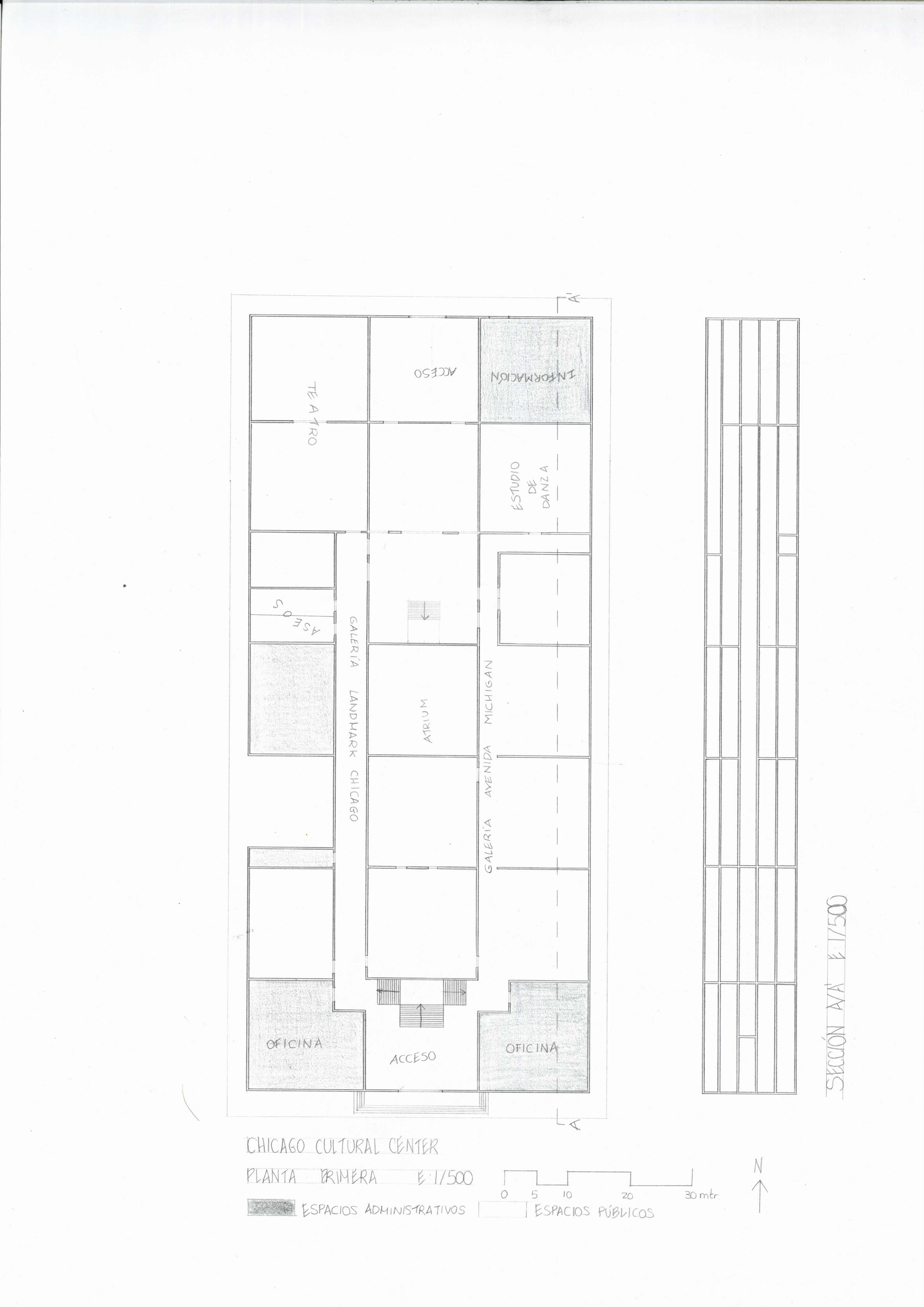

Cultural center: edificio de una manzana, antiguo e intermedio de altura. MEDIA DENSIDAD Y MEDIA ALTURA.

INTERVENCIÓN MANZANA 1

Descargar fichero

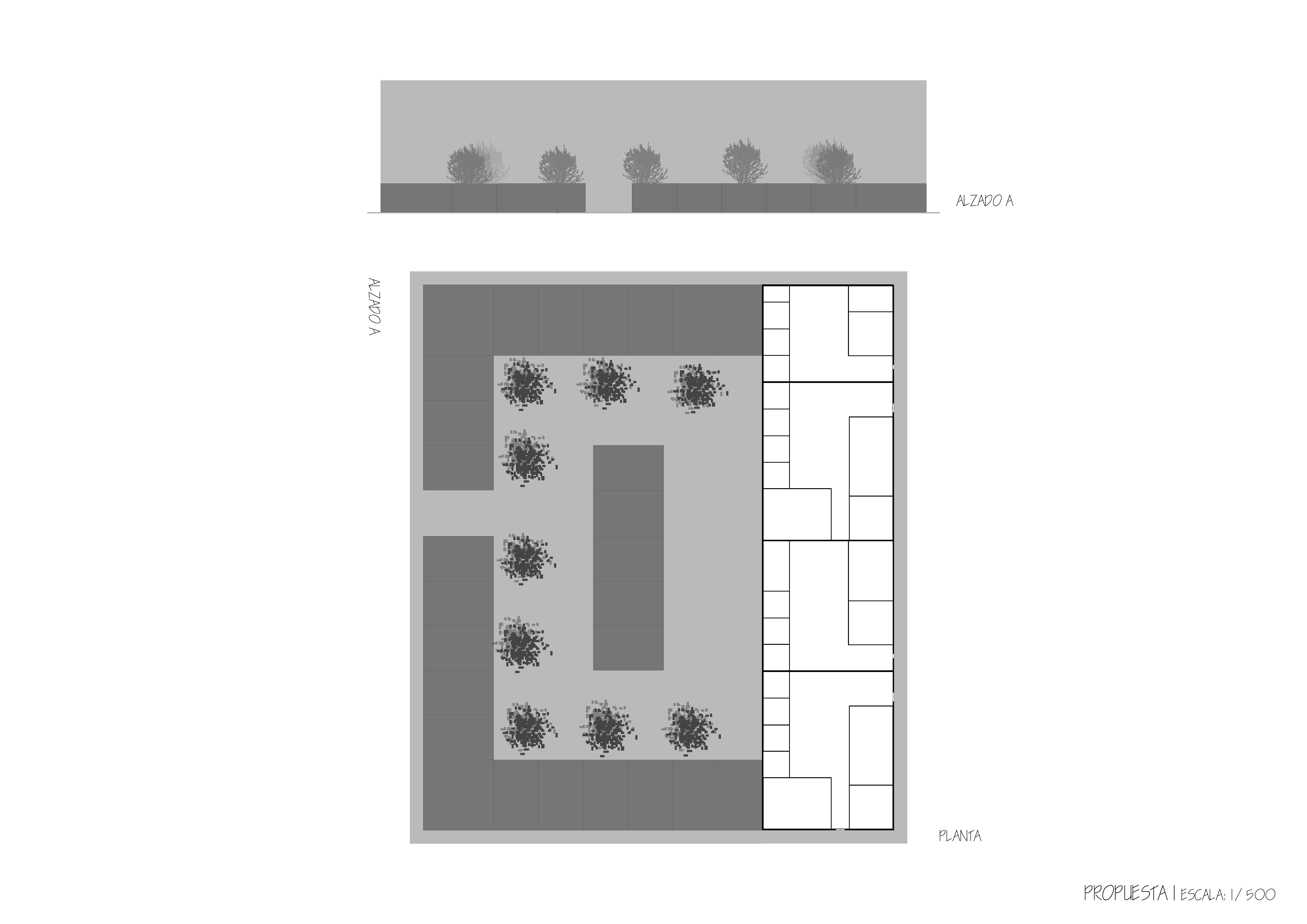

Partiendo de una manzana de baja densidad y baja altura, proponemos mantener el edificio (único que existe en parcela) y ocupar la zona de espacio verde y aparcamientos actual con un conjunto de viviendas adosadas de dos plantas de altura, convirtiendo esta manzana en alta densidad y baja altura. Además esta propuesta la realizamos en esta manzana ya que en su entorno hay gran cantidad de aparcamientos y consideramso que este espacio puede ser sustituido por viviendas. Se ha tenido en cuenta los módulos del edifico actual para las dimensiones de las viviendas propuestas.

INTERVENCIÓN MANZANA 2

Descargar fichero

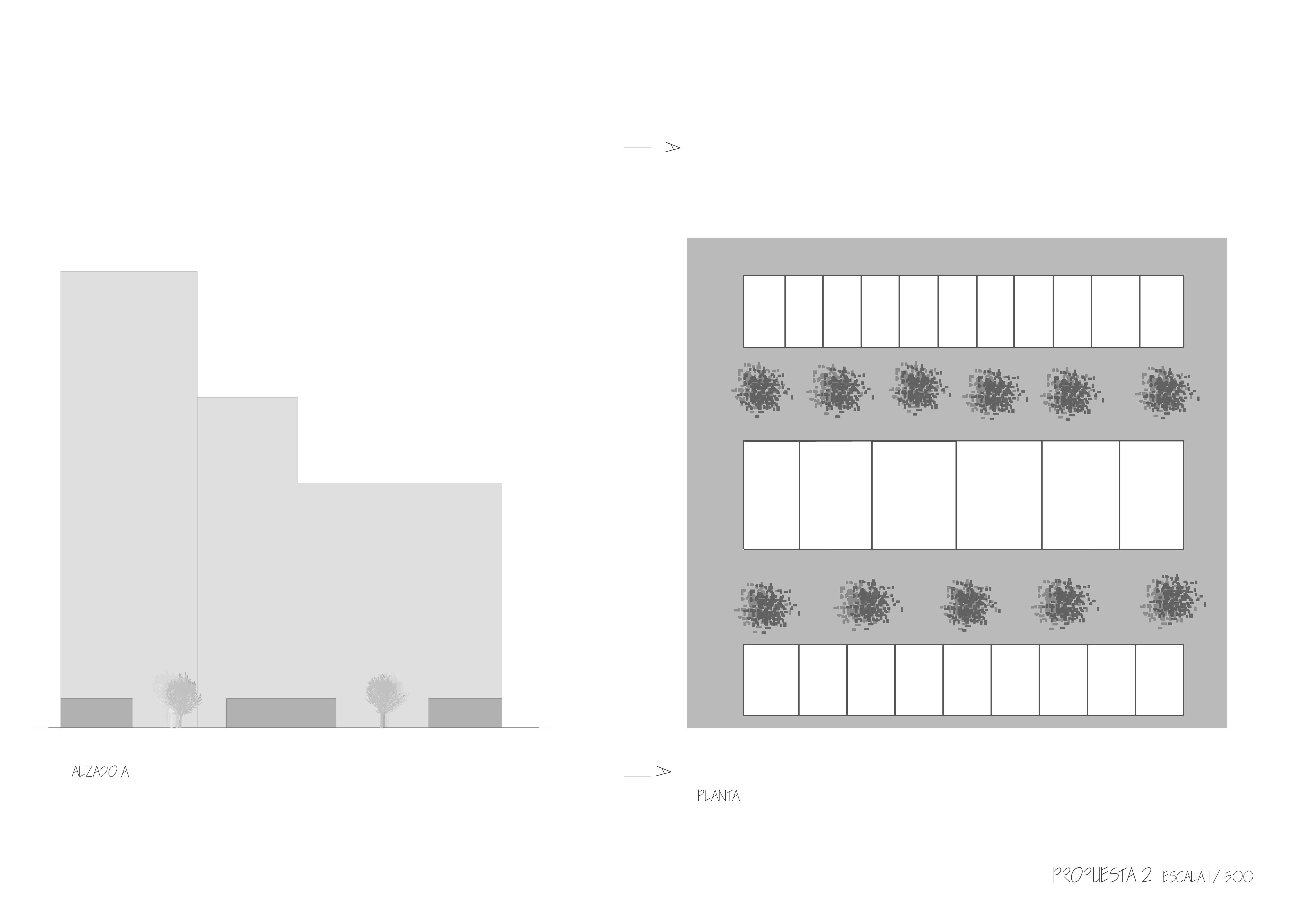

Nos encontramos en una manzana de densidad alta con un solo edificio ( Willis Tower) de gran altura. Nuestra intervención ha consistido en crear una manzana de media densidad y edificios de baja altura, formando tres hileras de viviendas de dos alturas y liberando espacio entre ellos, como zonas de uso público.

INTERVENCIÓN MANZANA 3a

Descargar fichero

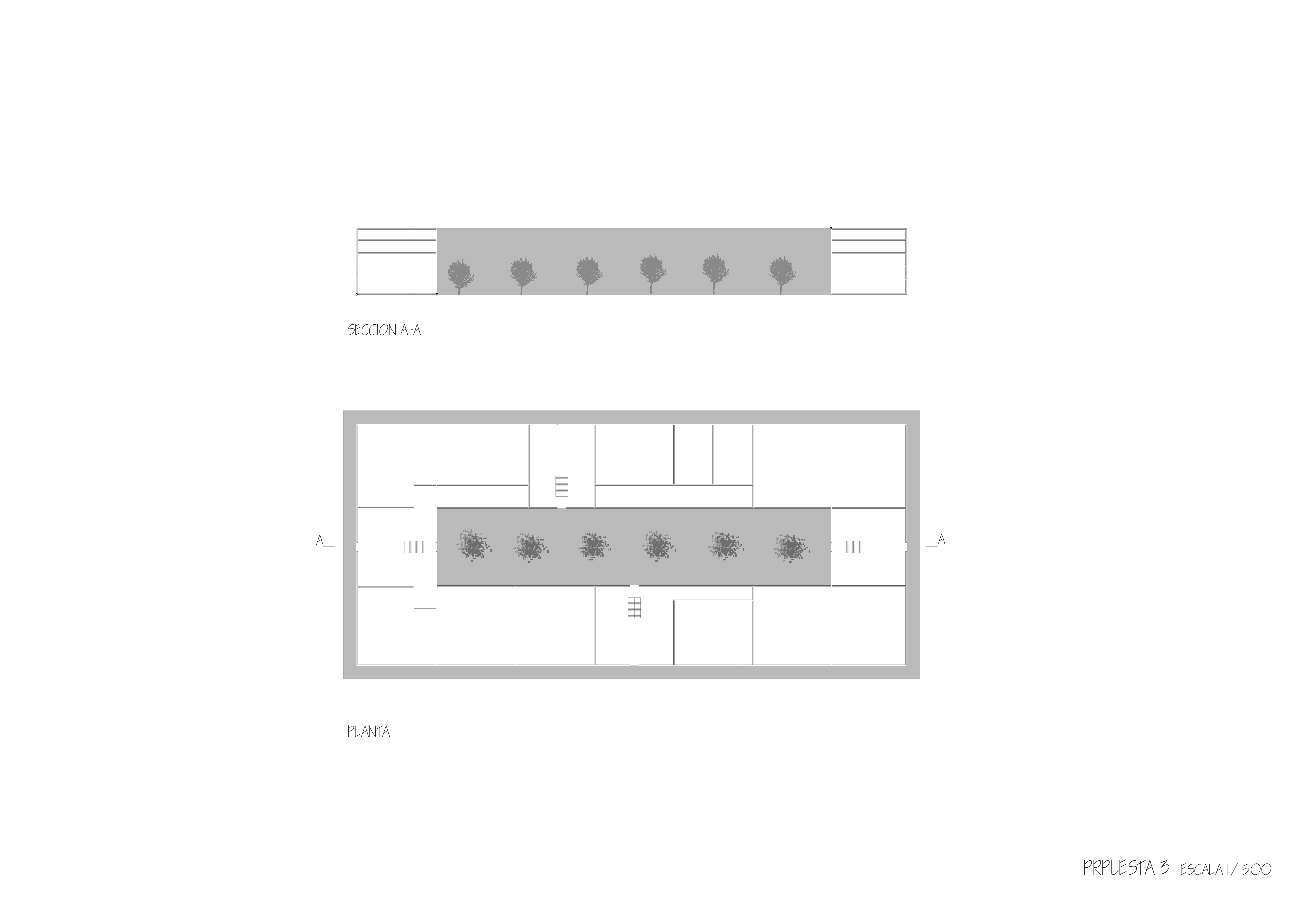

Nos encontramos en la manzana del Instituto Cultural de Chicago. Partiendo de una manzana con densidad alta y media altura, proponemos dos opciones. La primera de ellas: Generar cuatro edificios de forma que creen un espacio interior común para todos ellos. De esta forma la densidad pasa a ser media ya que tienen un cierto espacio libre y se mantiene la altura media. DENSIDAD MEDIA Y ALTURA MEDIA.

INTERVENCIÓN MANZANA 3b

Descargar fichero

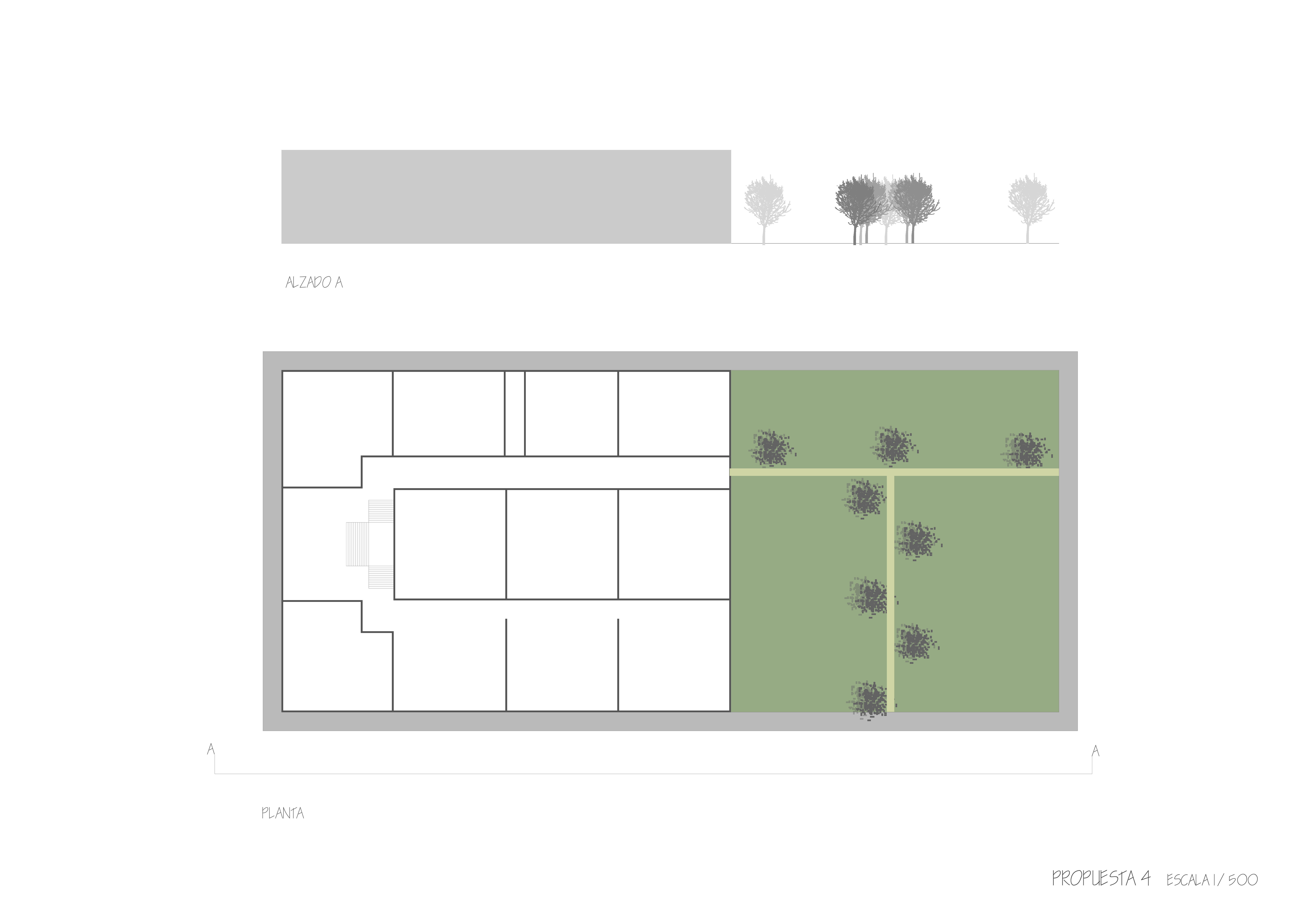

Nos encontramos en la manzana del Instituto Cultural de Chicago. Esta segunda opción consiste en: mantener una pieza del Cultural Center en uno de los laterales de la manzana y el resto que sea un espacio público en contacto con la avenida. ALTURA MEDIA y DENSIDAD BAJA. En las dos opciones hemos mantenido la distribución interior del edificio actual.
