Sitio y situación: Remodelando la Gran Manzana

Creada el 1 de enero de 2013 a las 17:21 por vjss

Proyecto: Urban Games 2012
Tema: Urban Game 01. Sitio y situación
Coordinadores: abarca dacama scampos

Valoración general

4/5 (1 votaciones)

Valoración de coordinadores

4/5 (1 votaciones)

Descripción

Aquí adjunto la integración del plan de Manhattan de 1811 sobre la topografía inventada previamente y como he decidido resolver el plan urbanístico coincidiendo con esta parte concreta. Un saludo.



REMODELANDO LA GRAN MANZANA



INTRODUCCION


Este ejercicio consiste en dibujar una topografía al azar, y una vez planteada, tratar de insertar nuestra ciudad
asignada (en mi caso NYC) en ese terreno aleatorio. A continuación se explica el proceso seguido en la resolución
de este problema.



TERRENO INVENTADO


No sabiendo lo que se me avecinaba, se me ocurrió plasmar un terreno "original y variado" para que fuese más interesante.
Pensé en una línea de costa con una transición hasta una pequeña montaña cerca, para tener varias situaciones en el mismo área.

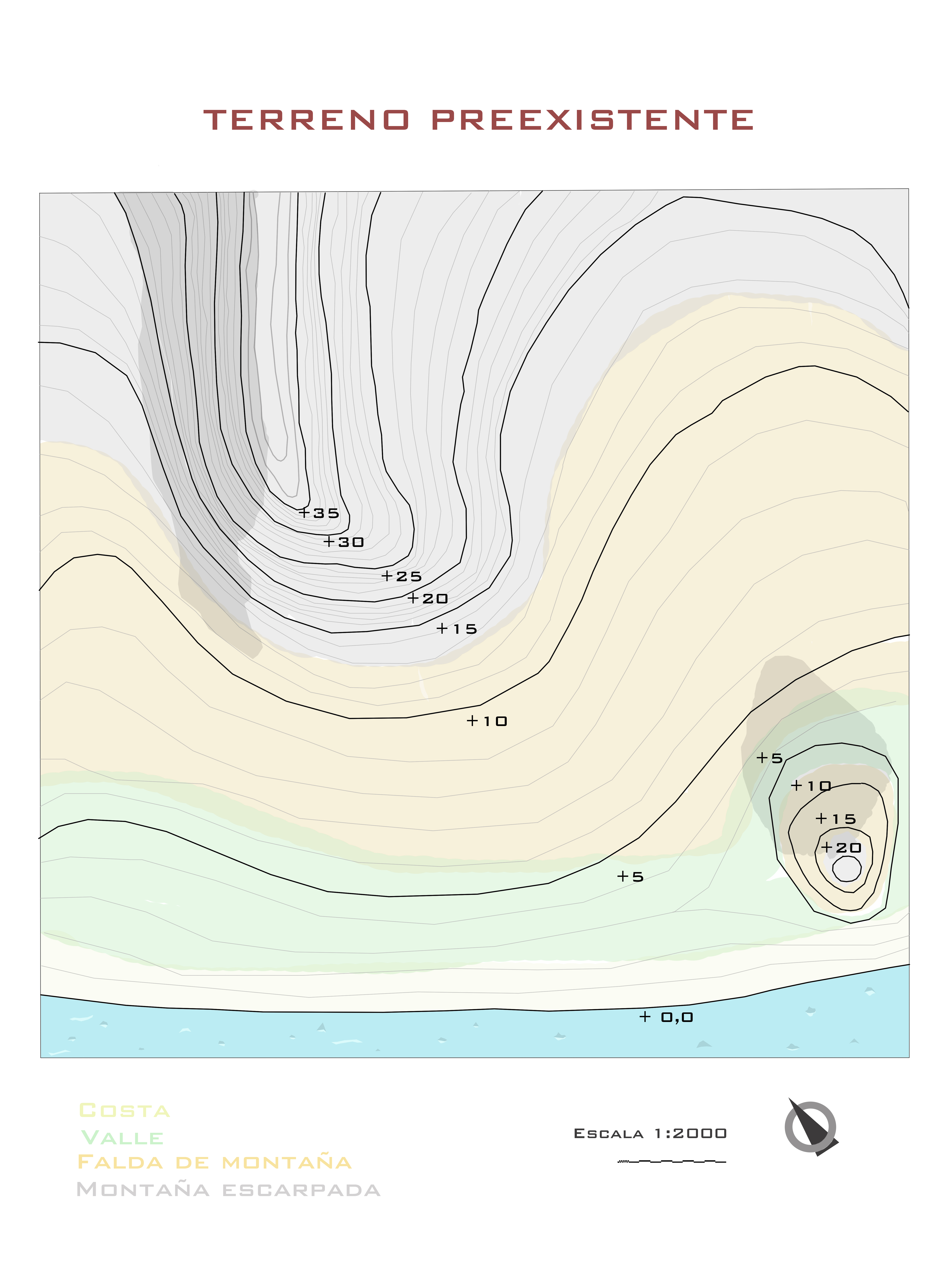

Planta acotada en altura mediante curvas de nivel del terreno imaginado.



PROBLEMÁTICA DE UNA TRAMA DE UNA CIUDAD CON DISTINTA TOPOGRAFÍA


El ejercicio continuaba colocando nuestra trama urbanística sobre el nuevo terreno e intentar imaginar soluciones urbanas
que pudiesen resolverse en este terreno manteniendo al máximo posible la esencia de los rasgos del plan urbanístico
de la ciudad asignada a cada alumno.

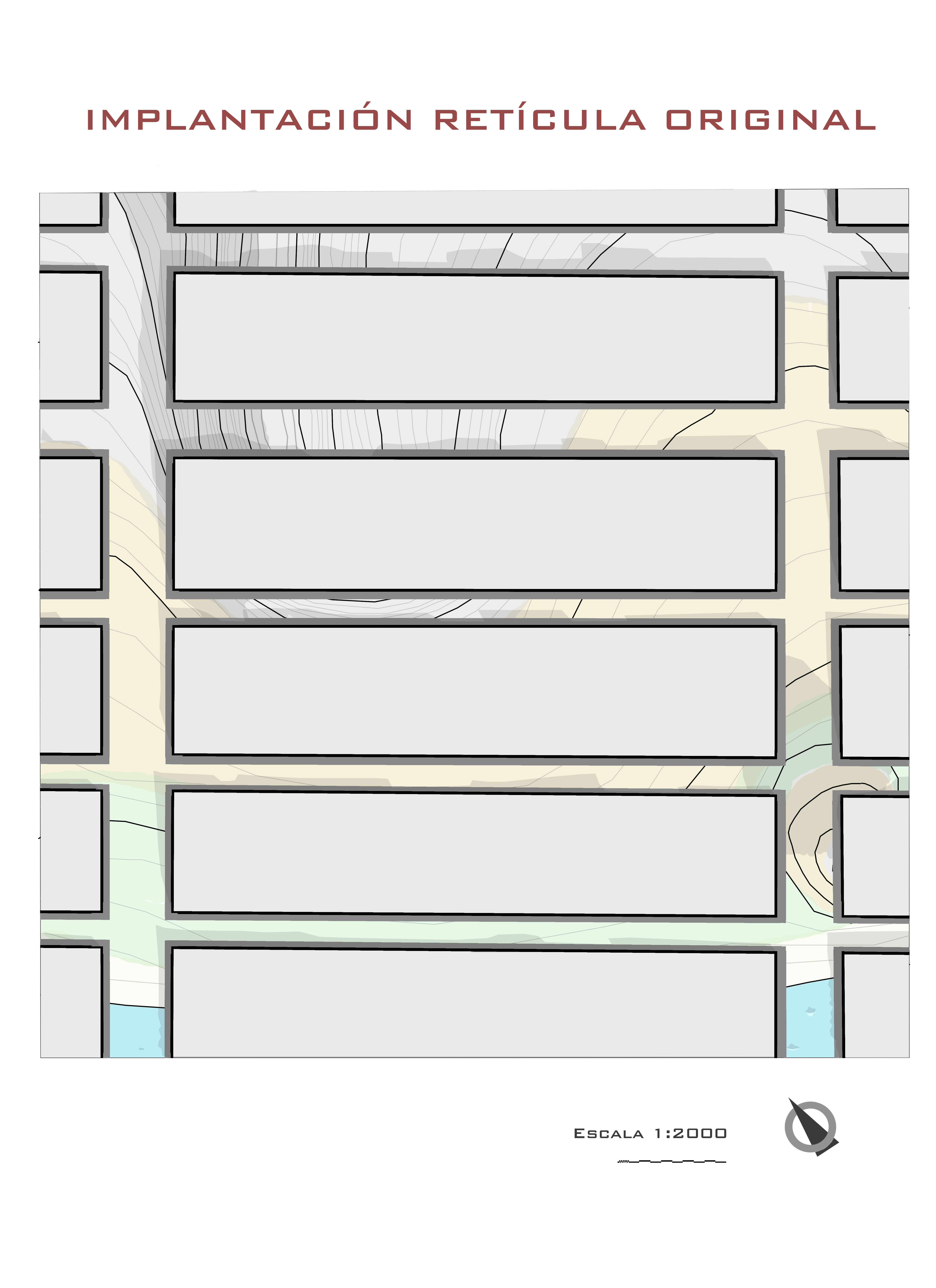

Planta del terreno imaginado con la trama original de NYC. Se evidencia la falta de adaptación de la trama.




ADAPTACIÓN DEL PLAN URBANÍSTICO


La solución final a la que llegué fue la que se muestra más abajo. Consiste en mantener en la medida de lo posible
la trama de las manzanas de NYC, tratando de mantener sus medidas standard de 80 x 274m.
Para ello, pensé en girar la retícula 45º a la derecha, ya que al menos en la minúscula porción de terreno que supone
el plano la topografía no me permitía insertar las manzanas ni horizontal ni verticalmente debido a que por los fuertes
cambios de cota o enterraba los rascacielos (algo no muy acorde con la esencia de la ciudad de NY) o hacer serpentear
en altura a las manzanas desde se base (algo poco común en la ciudad de los rascacielos).

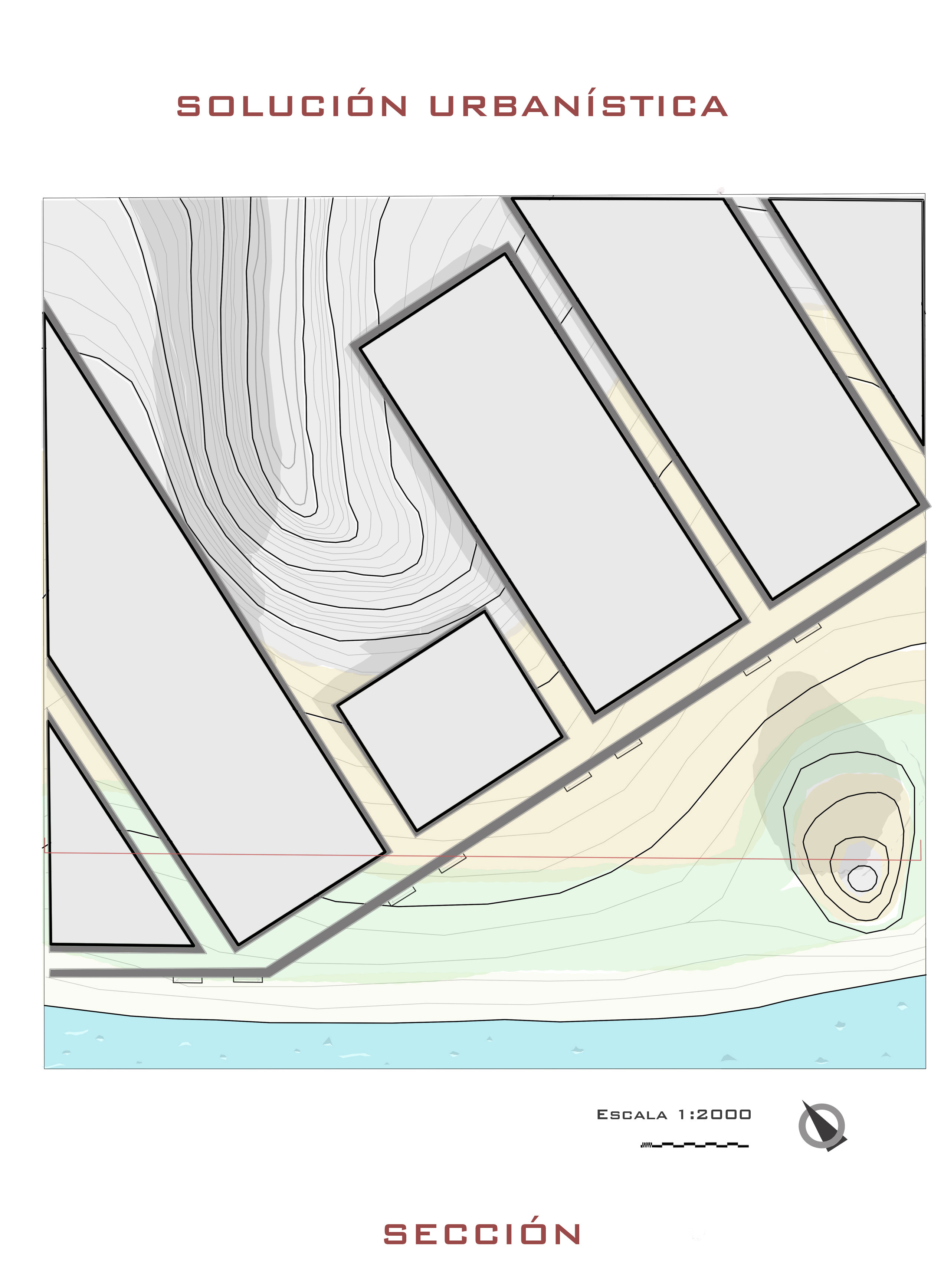

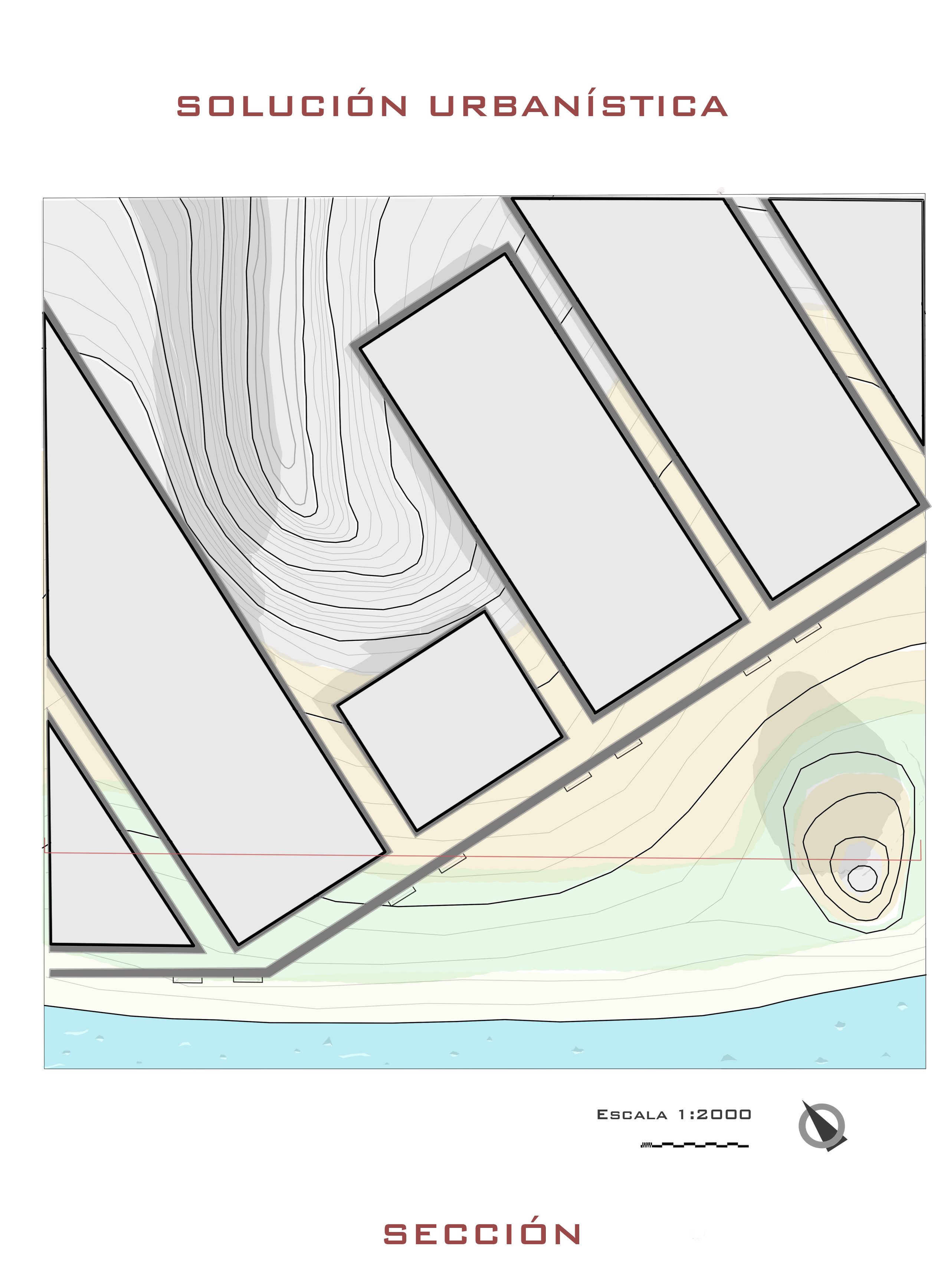

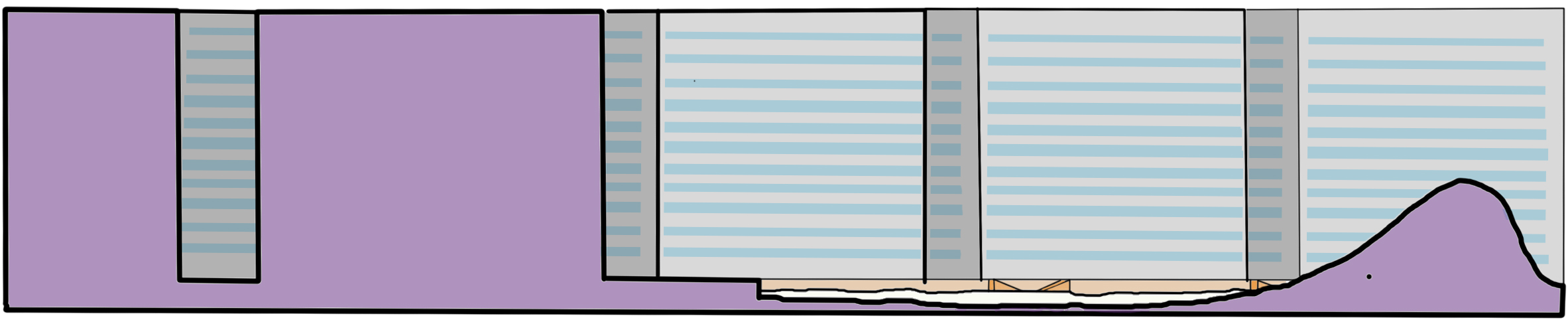

Planta y seccion de la solución urbanística tratando de mantener la trama de NYC pese al complicado terreno.


Comentarios

Manuelferia 1 de enero de 2013 a las 20:49

Tu material gráfico en esta entrada es bastante bueno, has estudiado bien el ejercicio y propuesto una solución coherente
